Giro de guía de onda de 90 grados a la derecha personalizable

Giro de guía de onda para rotación de polarización en sistemas de radar y satélite

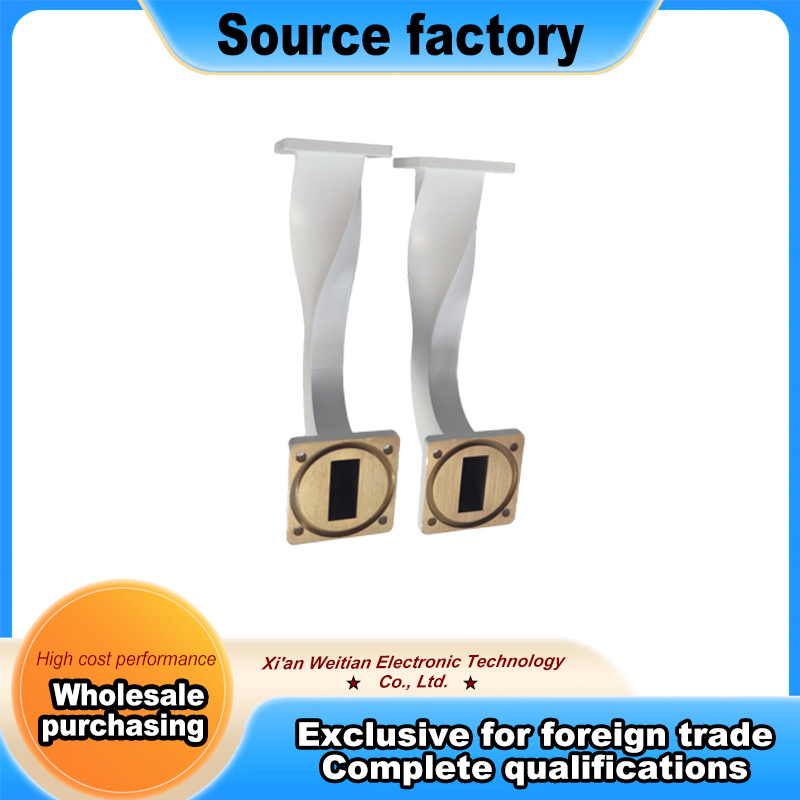

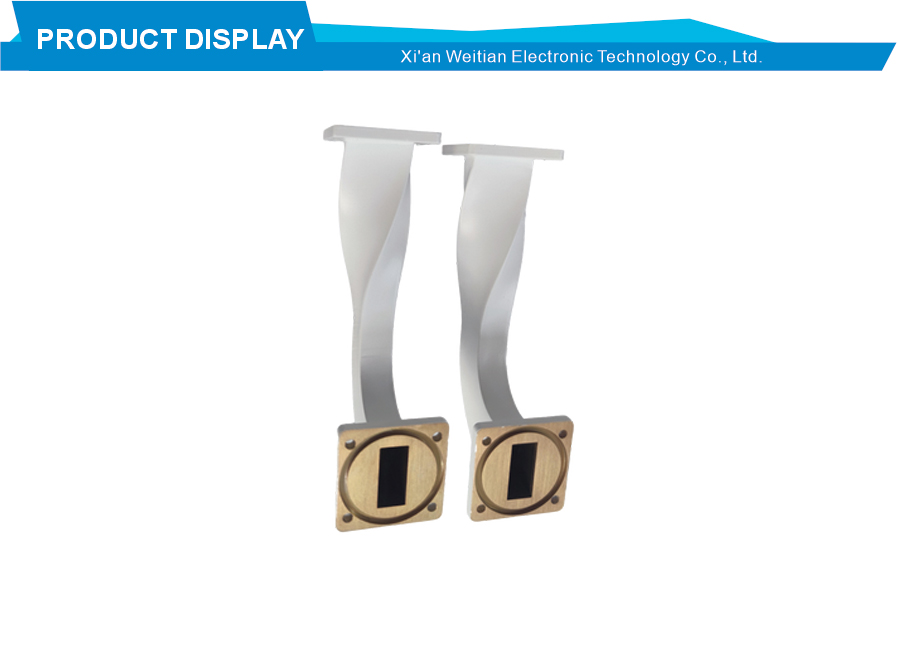

Este producto es un Waveguide Twist profesional, también conocido como junta de torsión de guía de ondas. El giro cambia la dirección de polarización de la señal de microondas al rotar la orientación de las paredes anchas y estrechas entre los puertos de entrada y salida. La dirección de propagación de la señal permanece sin cambios mientras gira la polarización. Este componente resuelve los desajustes de polarización y los conflictos de distribución del espacio en sistemas de microondas y ondas milimétricas. La dirección de rotación está disponible en configuraciones para mano izquierda o derecha. Los ángulos de giro comunes incluyen 30, 45, 60 y 90 grados. La longitud se puede personalizar según los requisitos de espacio del sistema. La elección entre giros hacia la izquierda y hacia la derecha depende del diseño del sistema de guía de ondas, los requisitos de coincidencia de polarización y la compatibilidad de la conexión con otros componentes.

Este giro de guía de ondas ofrece un excelente rendimiento eléctrico en toda su banda de frecuencia operativa. Las características clave incluyen baja pérdida de inserción para rotación de polarización no destructiva, amplio ancho de banda con relación de onda estacionaria de bajo voltaje, alta tolerancia de potencia y tamaño compacto para una fácil integración. El giro mantiene una buena adaptación de impedancia durante toda la rotación, lo que garantiza una reflexión mínima de la señal. La construcción robusta proporciona resistencia mecánica para entornos exigentes, incluidas vibraciones y temperaturas extremas. Se encuentran disponibles varias opciones de materiales y acabados, incluidos aluminio, cobre, oxidación conductiva, pasivación, plateado y dorado.

Este giro de guía de ondas se utiliza ampliamente en sistemas de radar, incluidos los radares de matriz en fase, donde los giros de 90 grados en la red de alimentación de la matriz permiten diversidad de polarización y alimentación ortogonal, lo que mejora la capacidad antiinterferente. En los radares aéreos y de misiles, los giros proporcionan dirección de polarización en espacios reducidos, adaptando la disposición de la antena y del módulo transceptor al tiempo que resisten la vibración. En los radares a bordo y terrestres que operan en entornos de niebla salina, los giros permiten una transmisión estable y resuelven los desafíos de interconexión entre guías de ondas horizontales y verticales.

En las aplicaciones aeroespaciales y de comunicaciones por satélite, los giros proporcionan un ajuste de polarización en las redes de alimentación de carga útil de los satélites para hacer coincidir las antenas de los satélites en varias bandas con un funcionamiento fiable en entornos de vacío y radiación. En las estaciones terrestres, los giros logran una coincidencia de polarización en los extremos del transmisor de alta potencia, conectando transductores ortomodos y amplificadores de potencia al tiempo que reducen la pérdida de enlace. En las pruebas de simulación espacial, los giros permiten la rotación del enlace de RF dentro de las cámaras de vacío para adaptarse a la disposición de los equipos. Para los sistemas de comunicación de ondas milimétricas y de red emergentes, los giros proporcionan rotación de polarización para que las unidades exteriores se adapten a diferentes polarizaciones de antena, simplificando el diseño del extremo frontal de RF. En los centros de datos, los giros resuelven los problemas de cruce de espacios de guías de ondas en interconexiones de ondas milimétricas de alta velocidad.

En el uso práctico, este Waveguide Twist maneja muy bien las tareas profesionales de rotación de polarización. Para cámaras anecoicas de microondas, los giros calibran la dirección de polarización para garantizar la precisión de la prueba de la antena. Para microondas industriales y equipos especializados, como sistemas de vulcanización y sinterización por microondas, los giros proporcionan un vínculo de conexión entre las fuentes y las cavidades, adaptándose a las estructuras de las cámaras. Para los sistemas de guerra electrónica con agilidad de polarización, los giros permiten una dirección de polarización rápida para mejorar la capacidad antiintercepción. Los ángulos y longitudes de giro se pueden personalizar para cumplir con los requisitos específicos del sistema, y ​​están disponibles rotaciones tanto para la mano izquierda como para la derecha. Se presenta como un ejemplo sólido de una torsión de guía de ondas bien diseñada para una rotación confiable de polarización de bajas pérdidas en sistemas de radar, satélite y comunicaciones.
