Guía de ondas de curvatura de plano E presurizada WR187

Guía de ondas de curvatura plana E presurizada WR187 para aplicaciones de alta potencia

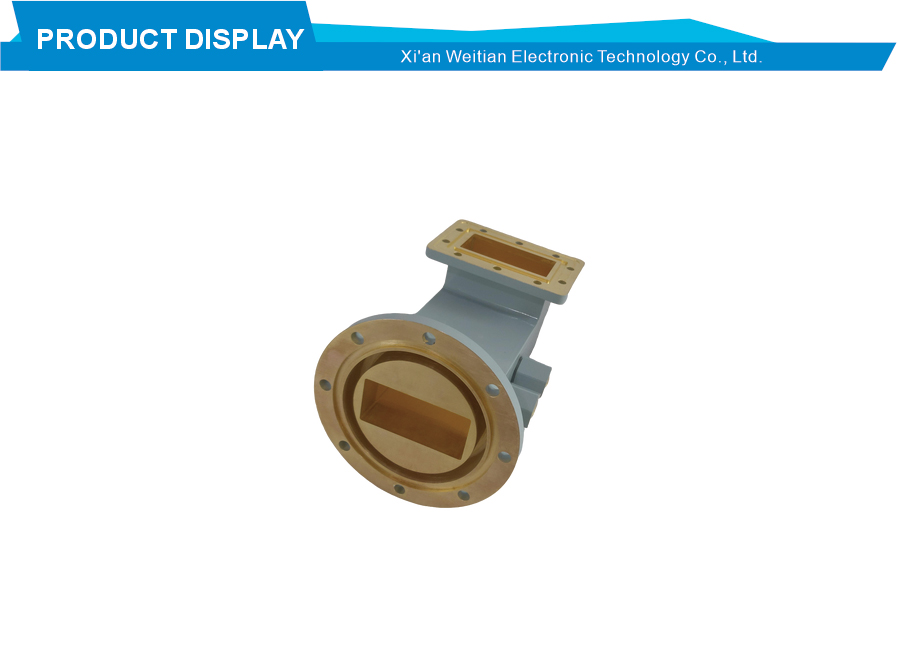

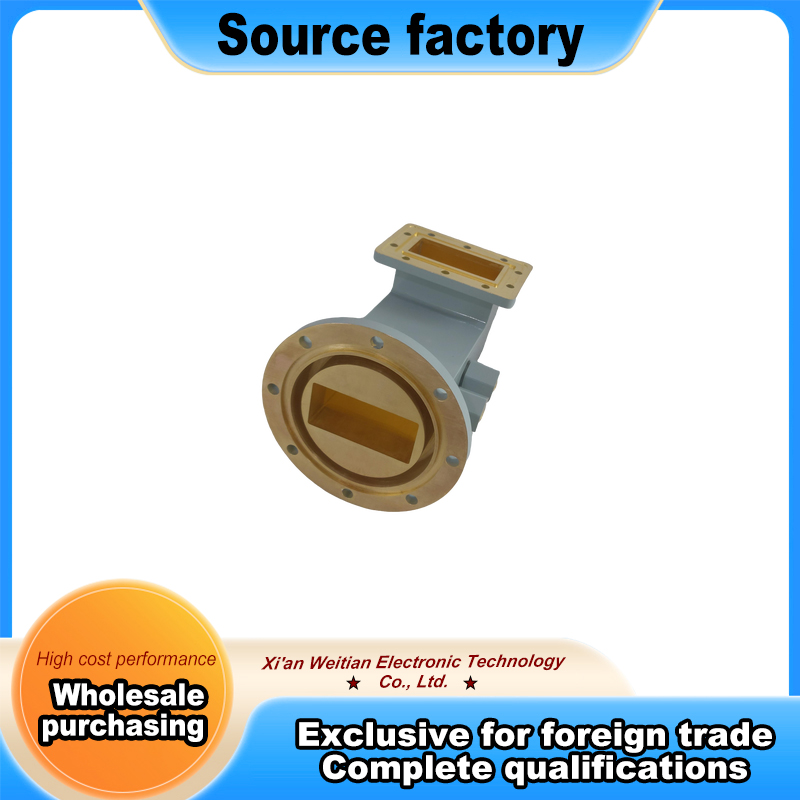

Este producto es una curva de guía de ondas profesional que presenta un diseño de plano E con un puerto de entrada de gas para presurización. La guía de ondas opera en la banda WR187 (BJ48) e incluye una entrada de gas incorporada que permite llenar la cavidad interior con varios gases. Como curvatura presurizada, evita la formación de arcos y averías de alta potencia, especialmente en altitudes elevadas o en aplicaciones de potencia máxima alta. La clasificación de presión es adecuada para entornos exigentes. La curva tiene unas dimensiones de 125,5 por 80 milímetros. La construcción utiliza material de aluminio con oxidación conductiva y revestimiento de pintura para mayor durabilidad. La interfaz está disponible como opciones de brida FAM48 o FDP48. Las opciones personalizadas están disponibles bajo petición.

Esta curva de plano E presurizada ofrece un rendimiento eléctrico excelente en toda su banda de frecuencia operativa. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,1, lo que muestra una muy buena adaptación de impedancia con una mínima reflexión de la señal. La pérdida de inserción es muy baja, lo que garantiza una transmisión de señal eficiente a través de la curva. La entrada de gas permite llenar el interior con aire seco u otros gases para evitar la formación de arcos y averías. Esta presurización es esencial para la transmisión de potencia máxima y el funcionamiento a gran altitud donde la baja presión del aire crea riesgo de descarga eléctrica. La gran sección transversal de la cavidad permite una alta transmisión de potencia máxima y de onda continua. La robusta construcción de aluminio proporciona una buena resistencia mecánica y resiste vibraciones y deformaciones.

Una clara ventaja de esta curvatura de plano E presurizada es su capacidad para evitar la formación de arcos en entornos exigentes de alta potencia mientras se cambia la dirección de la señal en el plano vertical. Es ampliamente utilizado en enlaces de transmisión de alta potencia de radar y líneas de alimentación de salida de tubos de ondas progresivas para resolver los problemas de transmisión de potencia de pico alto y formación de arcos de larga distancia. Otras aplicaciones incluyen estaciones de transmisión de televisión de alta potencia, enlaces militares de transmisión de microondas de potencia ultraalta y estaciones base de RF remotas a gran altitud donde los entornos de baja presión crean riesgo de avería. La presurización evita la formación de arcos y mantiene un funcionamiento confiable. Estas curvas también se utilizan en sistemas de prueba de pulsos de alta potencia para garantizar una transmisión estable sin interferencias de descarga. Para los sistemas de microondas de alta potencia a bordo de barcos navales que funcionan en entornos de alta humedad y niebla salina, la presurización evita la entrada de humedad y la corrosión.

En el uso práctico, esta curva presurizada maneja muy bien tareas profesionales de transmisión de alta potencia. Para los sistemas de radar que operan a alta potencia máxima, proporciona cambios de dirección confiables sin formación de arcos. Para sitios de comunicación a gran altitud, la presurización compensa la baja presión atmosférica que de otro modo causaría una avería en el punto de curvatura. Para instalaciones a bordo, la presurización de gas seco evita que la humedad entre en la curva de la guía de ondas, protegiendo contra la corrosión y la formación de arcos. La entrada de gas permite una fácil conexión a equipos de presurización. Las interfaces de brida estándar se acoplan de forma segura con los componentes comunes del WR187. Se presenta como un ejemplo sólido de una curva de plano E presurizada bien diseñada para una transmisión de RF confiable de alta potencia y gran altitud.
