Guía de ondas de curvatura de arco plano WR284 H

Guía de ondas de curvatura de arco plano WR284 H para sistemas de alimentación de antena

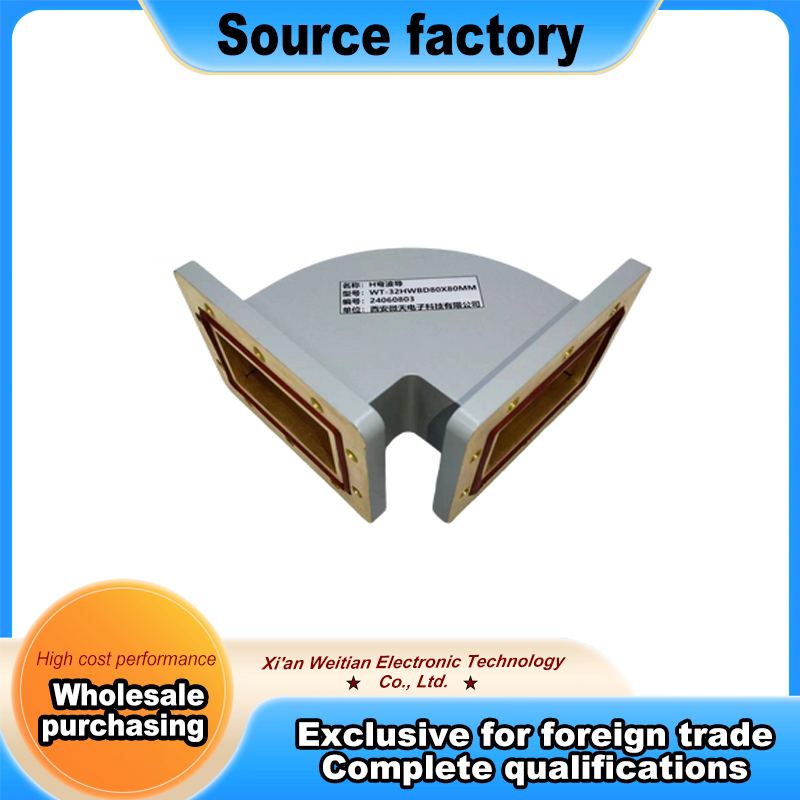

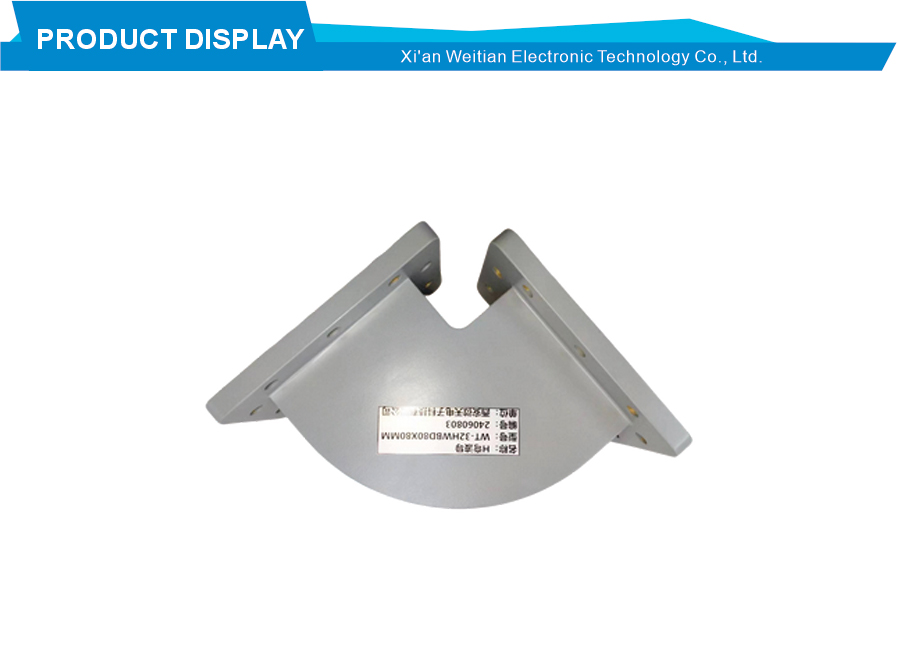

Este producto es una guía de ondas curvada profesional que presenta un diseño de arco en el plano H para cambiar la dirección de la señal dentro del plano horizontal. La guía de ondas opera en la banda WR284 (BJ32) y proporciona un cambio de dirección suave de 90 grados. Como curvatura en plano H, permite un diseño flexible del sistema sin reflexión significativa ni pérdida de energía. La curva tiene un tamaño compacto con unas dimensiones de 80 por 80 milímetros. La construcción utiliza material de aluminio con oxidación conductiva y revestimiento de pintura para mayor durabilidad. La interfaz es una brida FDM32 para conexión estándar a sistemas de guía de ondas WR284. Opciones personalizadas que incluyen otros ángulos de curvatura y longitudes están disponibles a pedido.

Esta curvatura de arco en plano H ofrece un excelente rendimiento eléctrico en toda su banda de frecuencia operativa. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,1, lo que muestra una muy buena adaptación de impedancia con una mínima reflexión de la señal. La pérdida de inserción es muy baja, lo que garantiza una transmisión de señal eficiente a través de la curva. El diseño de arco proporciona una transición suave que minimiza la interrupción de la señal en comparación con curvas cerradas en las esquinas. La gran sección transversal de la cavidad permite una alta transmisión de potencia máxima y de onda continua sin roturas ni formación de arcos. La robusta construcción de aluminio proporciona una buena resistencia mecánica y resiste vibraciones y deformaciones. La oxidación conductora y el recubrimiento de pintura brindan protección contra la corrosión y la exposición ambiental.

Una clara ventaja de este H Plane Bend es su combinación de baja pérdida, manejo de alta potencia y tamaño compacto. Se utiliza ampliamente en conjuntos de transceptores de radar, líneas de alimentación de antenas y enlaces de transmisión de RF donde se necesitan cambios de dirección en el plano horizontal. Otras aplicaciones incluyen transmisores de televisión, estaciones base de comunicaciones por microondas, equipos de guerra electrónica, pruebas de cámaras anecoicas, sistemas de microondas industriales, sistemas alimentadores de RF de estaciones terrestres, equipos de RF aéreos y montados en vehículos, y ensamblajes completos de redes de guías de ondas con secciones rectas, divisores de potencia, cargas y acopladores. La orientación del plano H lo hace adecuado para sistemas donde la curvatura debe quedar plana.

En el uso práctico, este Waveguide Bend maneja muy bien las tareas profesionales de transmisión de RF. En el caso de los sistemas de radar, dirige las señales desde los transmisores a las antenas alrededor de los obstáculos. Para los laboratorios de pruebas, proporciona cambios de dirección confiables para configuraciones de medición de edificios. Para sistemas de comunicación, permite un diseño compacto del equipo cambiando la dirección de la señal. La brida FDM32 se acopla de forma segura con los componentes estándar WR284. La construcción de aluminio mantiene un peso razonable y al mismo tiempo proporciona una buena durabilidad. El diseño de arco garantiza una propagación suave de la señal a través de la curva. Se presenta como un ejemplo sólido de una curva de guía de ondas en plano H bien diseñada para una transmisión de RF confiable y de baja pérdida en aplicaciones de ensamblaje de sistemas y alimentadores de antenas.
