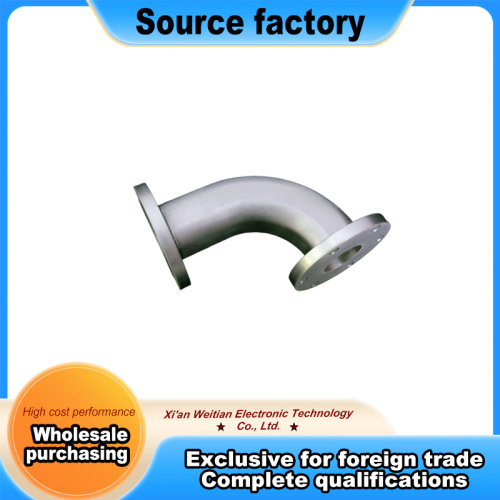

Curva circular en ángulo recto de banda Ku

Curva de guía de onda circular para sistemas alimentadores de antena de banda Ku

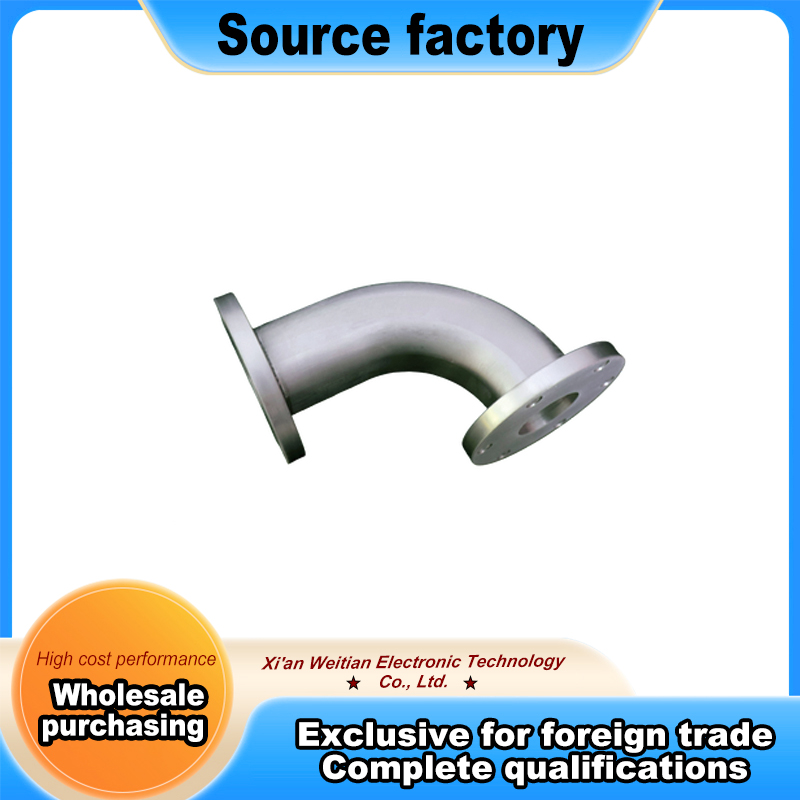

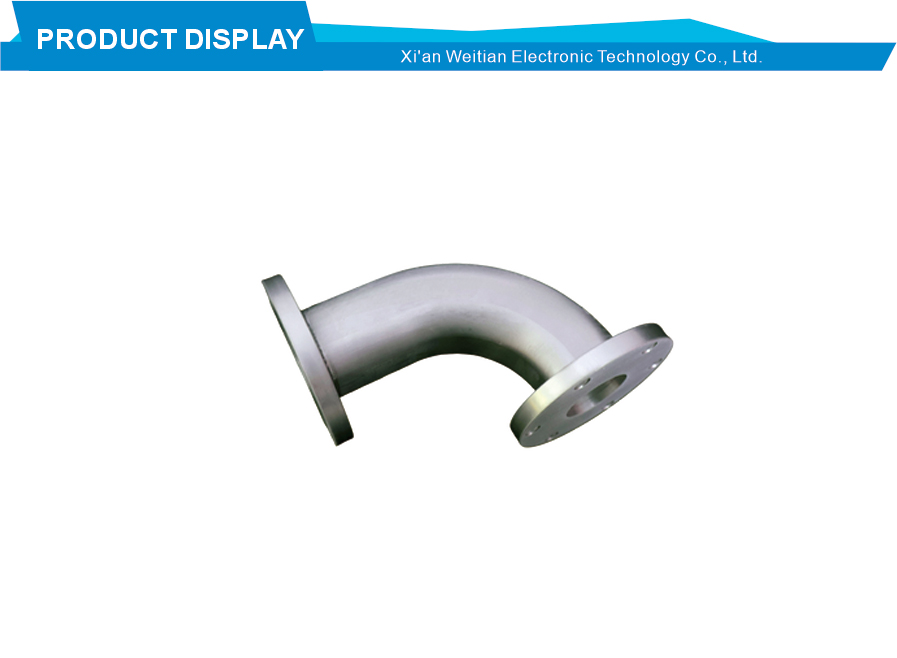

Este producto es una guía de ondas curvada profesional que presenta un diseño de sección transversal circular. La guía de ondas opera desde 10,7 GHz a 15,35 GHz cubriendo la banda Ku y utiliza una interfaz circular de 19 mm de diámetro. Como curva circular, proporciona cambios de dirección suaves para señales en sistemas de guías de ondas circulares. La sección transversal circular lo hace adecuado para aplicaciones que requieren polarización circular o interfaces mecánicas específicas, como juntas rotativas. La curva tiene unas dimensiones compactas de 45,5 por 65,5 milímetros. La construcción utiliza material de aluminio con revestimiento de oxidación conductivo para mayor durabilidad. Opciones personalizadas que incluyen otros ángulos de curvatura y longitudes están disponibles a pedido.

Esta curva circular ofrece un rendimiento eléctrico sólido en todo su rango de frecuencia operativa de 10,7 GHz a 15,35 GHz. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,2, lo que muestra una buena adaptación de impedancia con una baja reflexión de la señal. La pérdida de inserción es muy baja, lo que garantiza una transmisión de señal eficiente a través de la curva. La sección transversal circular proporciona ventajas únicas para aplicaciones que involucran polarización circular y sistemas giratorios. La gran sección transversal de la cavidad en relación con la longitud de onda permite una buena capacidad de manejo de potencia. La robusta construcción de aluminio proporciona una buena resistencia mecánica y resiste vibraciones y deformaciones. El revestimiento de oxidación conductor proporciona protección contra la corrosión y la exposición ambiental.

Una clara ventaja de esta curva circular es su sección transversal circular para sistemas de guías de ondas especializados. Se utiliza ampliamente en conjuntos de transceptores de radar, líneas de alimentación de antenas y enlaces de transmisión de RF donde se requiere polarización circular o donde las interfaces de guía de ondas circulares son estándar. Otras aplicaciones incluyen transmisores de transmisión, estaciones base de comunicaciones por microondas, equipos de guerra electrónica, pruebas de cámaras anecoicas, sistemas alimentadores de RF de estaciones terrestres, equipos de RF aéreos y montados en vehículos y ensamblaje completo de redes de guías de ondas. La sección transversal circular permite una integración suave con juntas rotativas y componentes sensibles a la polarización. El tamaño compacto facilita la integración en sistemas con espacio limitado.

En el uso práctico, este Circular Bend maneja muy bien las tareas profesionales de transmisión de RF. Para los sistemas de radar que requieren polarización circular, enruta las señales a través de redes de guías de ondas circulares con una pérdida mínima. Para las estaciones terrestres de comunicaciones por satélite, proporciona la curvatura de la guía de ondas circular necesaria para los sistemas de alimentación que utilizan polarización circular. Para los laboratorios de pruebas, ofrece una curva circular confiable para construir configuraciones de medición especializadas. La interfaz de 19 mm de diámetro se acopla de forma segura con los componentes de guía de ondas circulares estándar. La construcción de aluminio mantiene un peso razonable y al mismo tiempo proporciona una buena durabilidad. El diseño de curvatura suave garantiza características de polarización circular consistentes durante el cambio de dirección. Se presenta como un ejemplo sólido de una curva de guía de onda circular bien diseñada para una transmisión de RF confiable y de baja pérdida en sistemas de guía de onda circular de banda Ku.
