Guía de ondas de curvatura de esquina de corte plano WR430 E

Guía de ondas de curvatura de esquina de corte plano WR430 E para sistemas de alimentación de antena

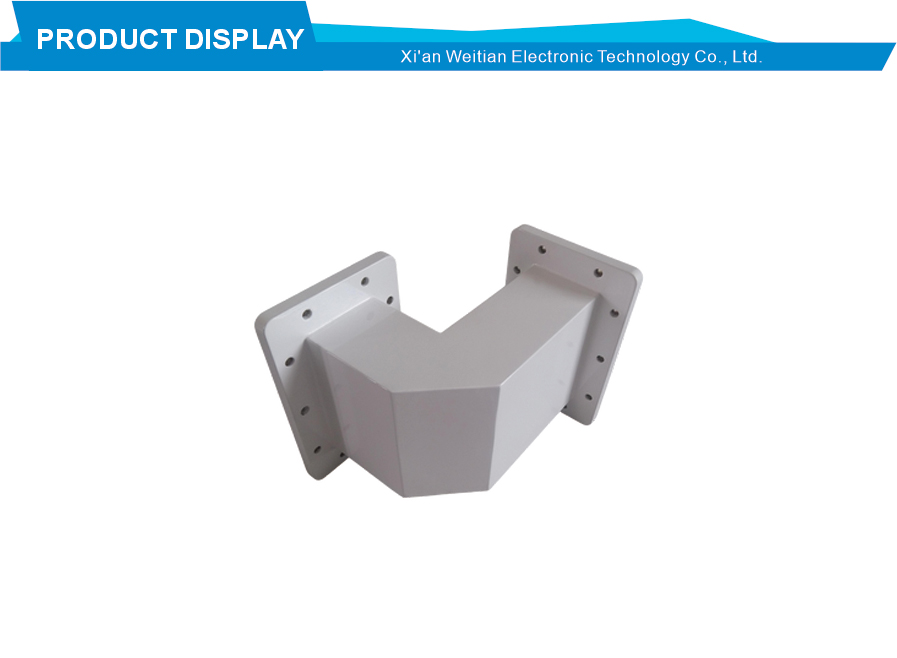

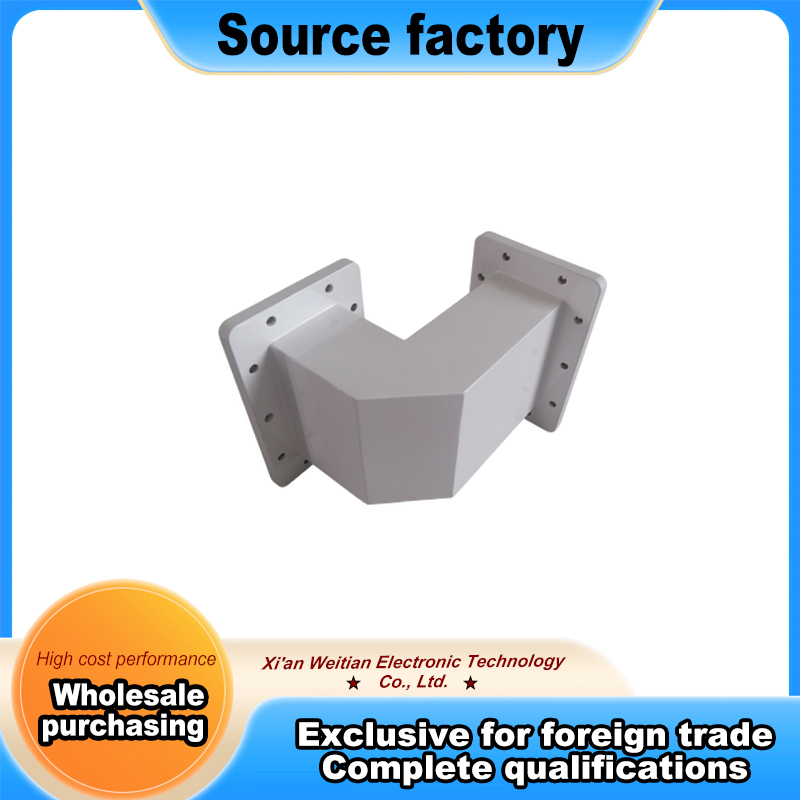

Este producto es una curva de guía de ondas profesional que presenta un diseño de esquina cortada en plano E para cambiar la dirección de la señal dentro del plano vertical. La guía de ondas opera en la banda WR430 (BJ22) que cubre frecuencias de la banda L y proporciona un cambio de dirección de 90 grados. Como E Plane Bend, permite un diseño flexible del sistema sin reflexión significativa ni pérdida de energía. El diseño de esquinas recortadas proporciona un factor de forma compacto y al mismo tiempo mantiene un buen rendimiento eléctrico. La curva tiene unas dimensiones de 200 por 150 milímetros. La construcción utiliza material de aluminio con oxidación conductiva y revestimiento de pintura para mayor durabilidad. La interfaz es una brida FDP22 para conexión estándar a sistemas de guía de ondas WR430. Opciones personalizadas que incluyen otros ángulos de curvatura y longitudes están disponibles a pedido.

Esta curva de esquina cortada en plano E ofrece un excelente rendimiento eléctrico en toda su banda de frecuencia operativa. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,1, lo que muestra una muy buena adaptación de impedancia con una mínima reflexión de la señal. La pérdida de inserción es muy baja, lo que garantiza una transmisión de señal eficiente a través de la curva. El diseño de esquinas cortadas proporciona una transición suave que mantiene la integridad de la señal y al mismo tiempo ahorra espacio en comparación con curvas de gran radio. La gran sección transversal de la cavidad permite una alta transmisión de potencia máxima y de onda continua sin roturas ni formación de arcos. La robusta construcción de aluminio proporciona una buena resistencia mecánica y resiste vibraciones y deformaciones. La oxidación conductora y el recubrimiento de pintura brindan protección contra la corrosión y la exposición ambiental.

Una clara fortaleza de este E Plane Bend es su combinación de baja pérdida, manejo de alta potencia y diseño que ahorra espacio. Se utiliza ampliamente en conjuntos de transceptores de radar, líneas de alimentación de antenas y enlaces de transmisión de RF donde se necesitan cambios de dirección en el plano vertical. Otras aplicaciones incluyen transmisores de televisión, estaciones base de comunicaciones por microondas, equipos de guerra electrónica, pruebas de cámaras anecoicas, sistemas de microondas industriales, sistemas alimentadores de RF de estaciones terrestres, equipos de RF aéreos y montados en vehículos, y ensamblajes completos de redes de guías de ondas con secciones rectas, divisores de potencia, cargas y acopladores. La orientación del plano E lo hace adecuado para sistemas donde la curva debe estar vertical, cambiando la altura de la señal dentro de los bastidores de equipos.

En el uso práctico, este Waveguide Bend maneja muy bien las tareas profesionales de transmisión de RF. Para los sistemas de radar, enruta señales desde transmisores a una altura a antenas a otra altura. Para los laboratorios de pruebas, proporciona cambios de dirección verticales confiables para configuraciones de medición de edificios. Para los sistemas de comunicación, permite un diseño compacto del equipo al enrutar las señales verticalmente entre los estantes. La brida FDP22 se acopla de forma segura con los componentes estándar WR430. La construcción de aluminio mantiene un peso razonable y al mismo tiempo proporciona una buena durabilidad. El diseño de esquina cortada garantiza una propagación suave de la señal a través de la curva. Se presenta como un ejemplo sólido de una curva de guía de onda de plano E bien diseñada para una transmisión de RF confiable y de baja pérdida en aplicaciones de ensamblaje de sistemas y alimentadores de antenas.
