Guía de ondas de curvatura plana E en forma de U WR137

Guía de onda curvada en forma de U WR137 para sistemas de alimentación de antena

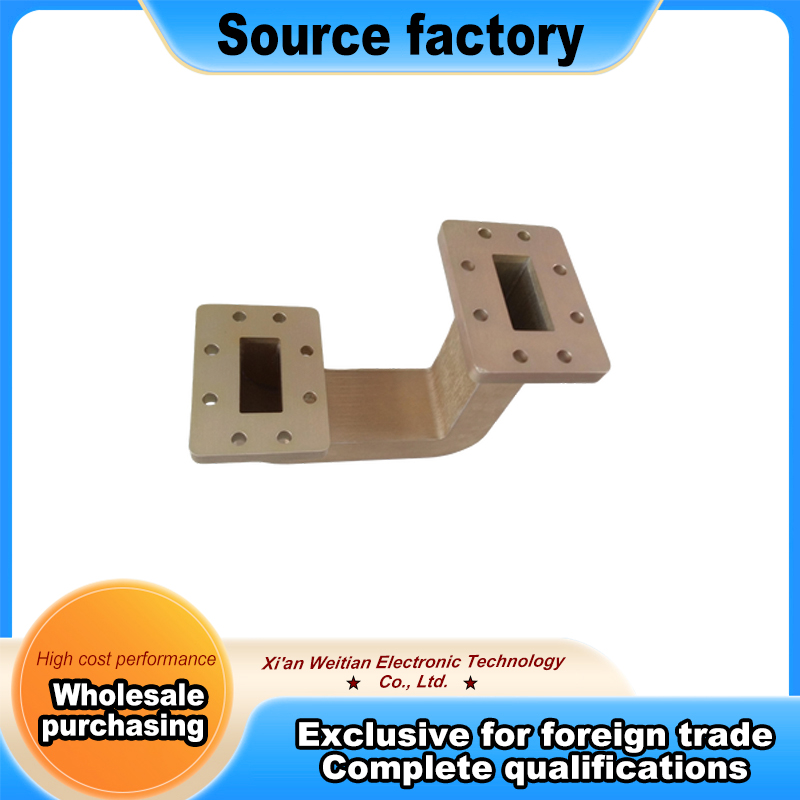

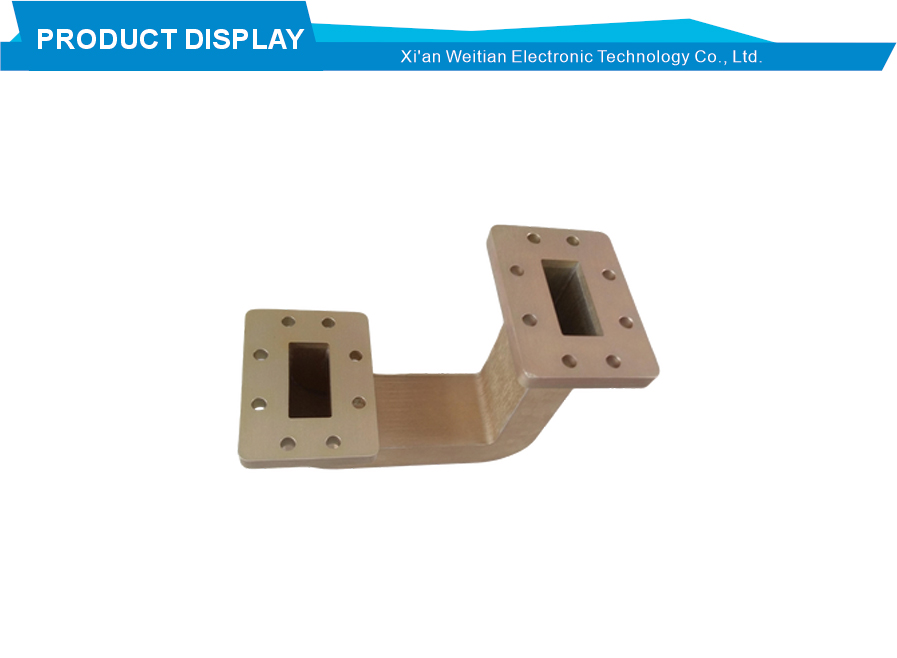

Este producto es una curva de guía de ondas profesional que presenta un diseño de plano E en forma de U que proporciona dos cambios de dirección. La guía de ondas opera en la banda WR137 (BJ70) que cubre frecuencias de la banda C. Como curva en U, devuelve la ruta de la señal a una posición de desplazamiento paralela después de dos curvas de 90 grados. Esta configuración es ideal para enrutar señales alrededor de obstáculos o crear diseños de sistemas compactos. La forma de U permite un importante ahorro de espacio en comparación con el uso de múltiples codos individuales. La construcción utiliza material de aluminio con oxidación conductiva y revestimiento de pintura para mayor durabilidad. La interfaz es una brida FDP70 para conexión estándar a sistemas de guía de ondas WR137. Las opciones personalizadas que incluyen diferentes distancias de compensación están disponibles a pedido.

Esta curva del plano E en forma de U ofrece un rendimiento eléctrico sólido en toda su banda de frecuencia operativa. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,2, lo que muestra una buena adaptación de impedancia con una baja reflexión de la señal. La pérdida de inserción es muy baja, lo que garantiza una transmisión de señal eficiente a través de la configuración de doble curvatura. La forma de U proporciona una transición suave que mantiene la integridad de la señal mientras crea un desplazamiento paralelo entre los puertos de entrada y salida. La gran sección transversal de la cavidad permite una alta transmisión de potencia máxima y de onda continua sin roturas ni formación de arcos. La robusta construcción de aluminio proporciona una buena resistencia mecánica y resiste vibraciones y deformaciones. La oxidación conductora y el recubrimiento de pintura brindan protección contra la corrosión y la exposición ambiental.

Una clara ventaja de esta curva en U es su capacidad para crear un desplazamiento paralelo en un único componente compacto. Se utiliza ampliamente en conjuntos de transceptores de radar, líneas de alimentación de antenas y enlaces de transmisión de RF donde las señales deben enrutarse alrededor de obstáculos o entre diferentes niveles. Otras aplicaciones incluyen transmisores de televisión, estaciones base de comunicaciones por microondas, equipos de guerra electrónica, pruebas de cámaras anecoicas, sistemas de microondas industriales, sistemas alimentadores de RF de estaciones terrestres, equipos de RF aéreos y montados en vehículos y ensamblaje completo de redes de guías de ondas. La forma de U es especialmente valiosa en bastidores de equipos abarrotados donde el espacio es limitado y se requieren múltiples cambios de dirección para navegar alrededor de otros componentes.

En el uso práctico, este Waveguide Bend maneja muy bien las tareas profesionales de transmisión de RF. En el caso de los sistemas de radar, dirige las señales alrededor de otros componentes del bastidor del equipo. Para los laboratorios de pruebas, proporciona una forma compacta de crear rutas de compensación en configuraciones de medición. Para los sistemas de comunicación, permite enrutar señales de un nivel a otro manteniendo la misma dirección. La brida FDP70 encaja de forma segura con los componentes estándar WR137. La construcción de aluminio mantiene un peso razonable y al mismo tiempo proporciona una buena durabilidad. El diseño en forma de U elimina la necesidad de dos curvas separadas y una sección recta, lo que ahorra espacio y reduce los posibles puntos de falla. Se presenta como un ejemplo sólido de una curva de guía de ondas en forma de U bien diseñada para una transmisión de RF confiable y de baja pérdida en aplicaciones de ensamblaje de sistemas y alimentadores de antenas.
