Ganar antena de monitoreo de banda ancha

Antena periódica de registro de 0,2-2 GHz para monitoreo de espectro de banda completa

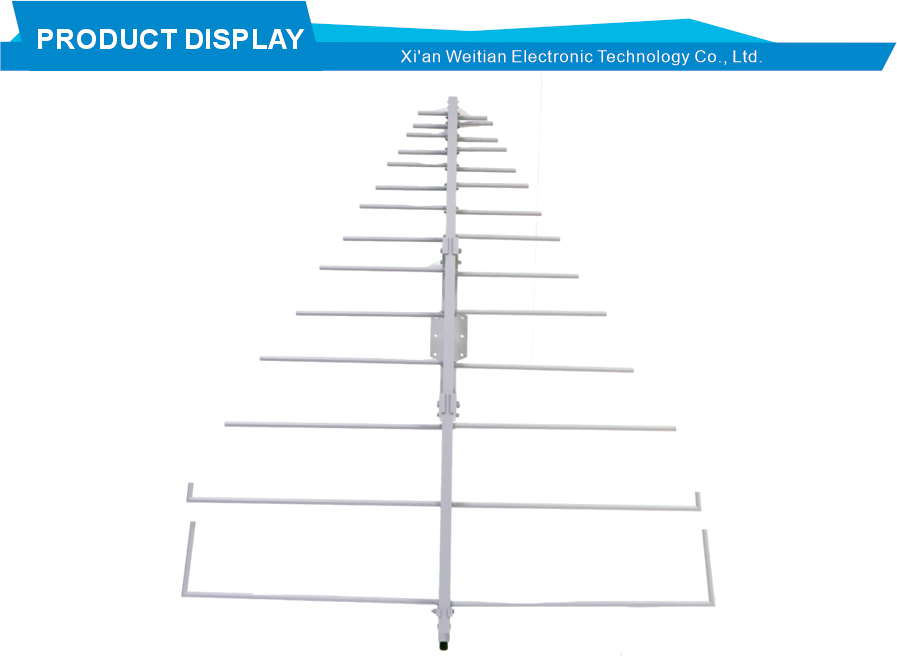

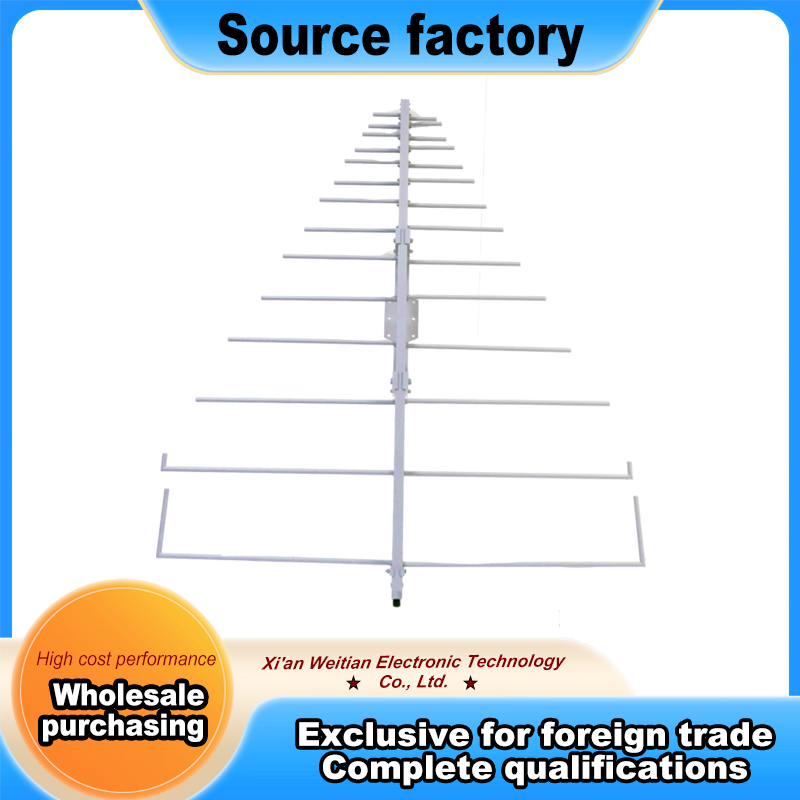

Este producto es una antena dipolo simétrica profesional en forma de antena logarítmica periódica. La antena funciona de 0,2 GHz a 2 GHz, cubre VHF, UHF, banda L y parte de la banda S, y está construida en aluminio para ser liviana y buena durabilidad. Como antena logarítmica periódica, presenta una cobertura de banda ultraancha con un ancho de banda que alcanza múltiples décadas de frecuencia. A diferencia de las antenas Yagi, que son dispositivos resonantes de banda estrecha, este diseño logarítmico periódico es inherentemente de banda ancha. La relación de onda estacionaria de voltaje (VSWR) permanece estable en toda la banda operativa. El patrón de radiación es direccional y la polarización es lineal. La ganancia es sólida de 5 dB, lo que proporciona una buena intensidad de señal para la mayoría de las tareas de monitoreo y comunicación. La antena cuenta con un conector tipo NK para una fácil conexión a equipos de RF estándar.

Esta antena logarítmica periódica ofrece un rendimiento eléctrico sólido en su rango operativo ultra amplio de 0,2 GHz a 2 GHz. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 2,5, lo que es bueno para este tipo de diseño de antena de banda ancha. La ganancia es de 5 dB o superior, lo que proporciona una intensidad de señal constante en todo el rango de frecuencia. Una ventaja clave del diseño logarítmico periódico es que el patrón de radiación y la ganancia permanecen casi constantes a medida que cambia la frecuencia. Esto hace que la antena sea muy predecible y confiable en toda la banda. La construcción de aluminio garantiza confiabilidad a largo plazo incluso con manipulación frecuente y uso en exteriores. El patrón direccional proporciona una buena relación de adelante hacia atrás, lo que ayuda a rechazar señales de direcciones no deseadas. La amplia cobertura de 0,2 GHz a 2 GHz significa que una antena puede realizar tareas que de otro modo requerirían varias unidades de banda estrecha.

Una clara ventaja de esta antena logarítmica periódica es su capacidad para cubrir casi todo el rango de banda VHF a S con una sola antena. Se utiliza ampliamente para pruebas profesionales que requieren operación sin cambiar antenas. Las aplicaciones incluyen reconocimiento de radio, monitoreo del espectro, investigación de señales, comunicaciones de larga distancia de onda corta y VHF, transmisión de televisión y recepción de ondas terrestres, sistemas de drones, estaciones terrestres de transmisión de video y telemetría de aviones modelo, plataformas montadas en vehículos, sistemas a bordo y antenas de banda ancha de refugios móviles. La naturaleza de banda ancha de las antenas logarítmicas periódicas elimina la necesidad de múltiples antenas de banda estrecha. Los usuarios pueden cubrir un amplio espectro de 0,2 GHz a 2 GHz con una sola antena, lo que simplifica el diseño del sistema y reduce el inventario de equipos. Esto es especialmente valioso para operaciones de campo, refugios móviles y situaciones en las que no resulta práctico llevar múltiples antenas.

En el uso práctico, esta antena logarítmica periódica maneja muy bien tareas profesionales de banda ancha. Para las estaciones de monitoreo del espectro, sirve como una antena receptora confiable para detectar señales en el rango de 0,2 a 2 GHz. La ganancia constante y el VSWR estable garantizan mediciones precisas del nivel de señal desde VHF hasta la banda L. Para el reconocimiento de radio y la investigación de señales, el patrón direccional ayuda a los operadores a localizar fuentes de señales en un amplio rango de frecuencias. Para instalaciones montadas en vehículos y refugios móviles, la construcción liviana de aluminio y el tamaño compacto facilitan el montaje. El conector NK proporciona un punto de conexión robusto que resiste vibraciones y movimientos. Para las estaciones terrestres de drones, la antena proporciona enlaces confiables de video y telemetría en diferentes bandas de frecuencia sin necesidad de intercambiar antenas. Se presenta como un ejemplo sólido de cómo una antena logarítmica periódica bien diseñada puede satisfacer las exigentes necesidades de aplicaciones de comunicación, reconocimiento y monitoreo de banda completa de 0,2 GHz a 2 GHz.
