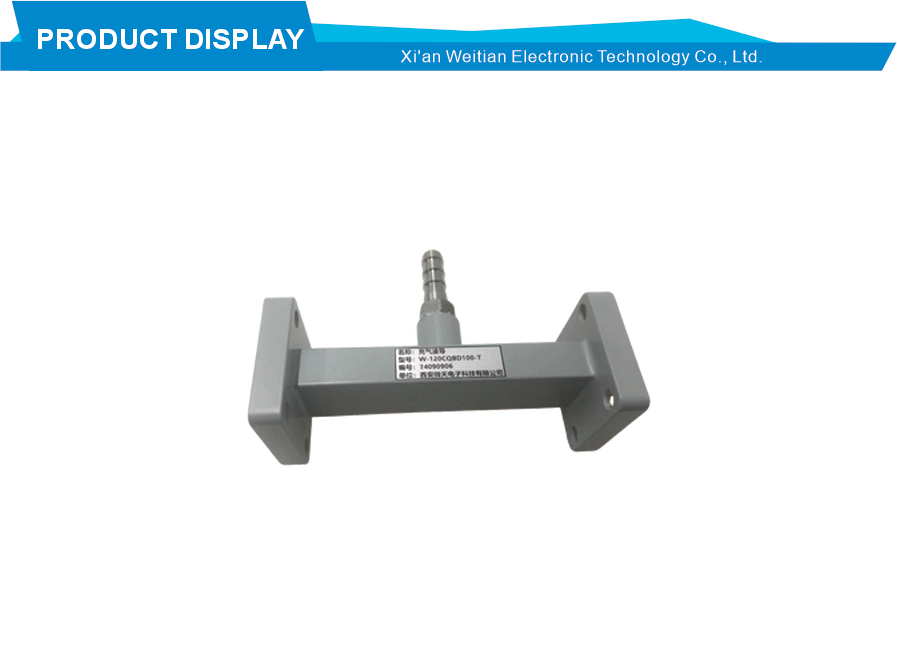

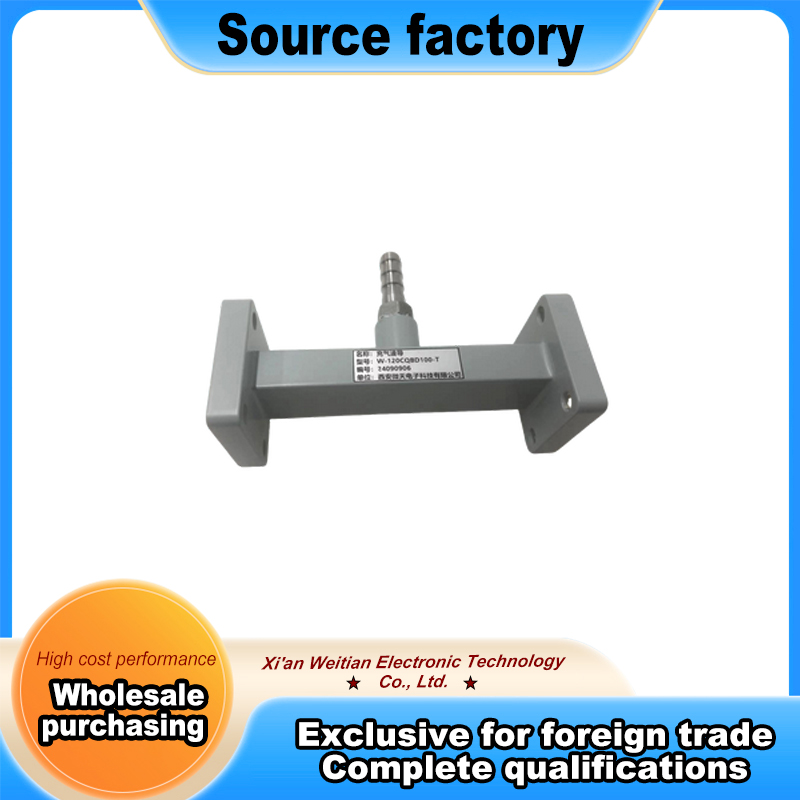

Sección de guía de ondas de 100 mm con entrada de gas

Guía de ondas recta presurizada WR75 para aplicaciones de alta potencia y gran altitud

Este producto es una guía de ondas recta profesional que cuenta con un puerto de entrada de gas para presurización. La guía de ondas opera en la banda WR75 (BJ120) e incluye una entrada de gas incorporada que permite llenar la cavidad interior con varios gases. Como guía de ondas presurizada, evita la formación de arcos y averías de alta potencia, especialmente en altitudes elevadas o en aplicaciones de potencia máxima alta. La longitud de la sección es de 100 mm, con longitudes personalizadas disponibles bajo pedido. La construcción utiliza material de aluminio con oxidación conductiva y revestimiento de pintura para mayor durabilidad. La interfaz está disponible como opciones de brida FBP120 o FBM120. Las opciones personalizadas están disponibles bajo petición.

Esta guía de ondas recta presurizada ofrece un excelente rendimiento eléctrico en toda su banda operativa. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,1, lo que muestra una muy buena adaptación de impedancia con una mínima reflexión de la señal. La pérdida de inserción es muy baja, lo que garantiza una transmisión de señal eficiente a través de la sección de guía de ondas. La entrada de gas permite llenar el interior con aire seco u otros gases para evitar la formación de arcos y averías. Esta presurización es esencial para la transmisión de potencia máxima y el funcionamiento a gran altitud donde la baja presión del aire crea riesgo de descarga eléctrica. La robusta construcción de aluminio proporciona una buena resistencia mecánica y resiste vibraciones y deformaciones. La oxidación conductora y el recubrimiento de pintura brindan protección contra la corrosión y la exposición ambiental.

Una clara ventaja de esta guía de ondas presurizada es su capacidad para evitar la formación de arcos en entornos exigentes de alta potencia. Es ampliamente utilizado en enlaces de transmisión de alta potencia de radar y líneas de alimentación de salida de tubos de ondas progresivas para resolver los problemas de transmisión de potencia de pico alto y formación de arcos de larga distancia. Otras aplicaciones incluyen estaciones de transmisión de televisión de alta potencia, enlaces militares de transmisión de microondas de potencia ultraalta y estaciones base de RF remotas a gran altitud donde los entornos de baja presión crean riesgo de avería. La presurización evita la formación de arcos y mantiene un funcionamiento confiable. Estas guías de ondas también se utilizan en sistemas de prueba de pulsos de alta potencia para garantizar una transmisión estable sin interferencias de descarga. Para los sistemas de microondas de alta potencia a bordo de barcos navales que funcionan en entornos de alta humedad y niebla salina, la presurización evita la entrada de humedad y la corrosión, lo que mejora la confiabilidad.

En el uso práctico, esta guía de ondas presurizada maneja muy bien tareas profesionales de transmisión de alta potencia. Para los sistemas de radar que funcionan a máxima potencia, proporciona una transmisión confiable sin formación de arcos. Para sitios de comunicación a gran altitud, la presurización compensa la baja presión atmosférica que de otro modo causaría averías. Para instalaciones a bordo, la presurización de gas seco evita que la humedad entre en la guía de ondas, protegiendo contra la corrosión y la formación de arcos. La entrada de gas permite una fácil conexión a equipos de presurización. Las interfaces de brida estándar se acoplan de forma segura con los componentes comunes del WR75. Se presenta como un ejemplo sólido de una guía de ondas recta presurizada bien diseñada para una transmisión de RF confiable de alta potencia y gran altitud.
