Pasamuros de guía de onda de doble cresta sellado a prueba de polvo

Guía de ondas pasante de pared de doble cresta WRD350 para aplicaciones en salas blindadas

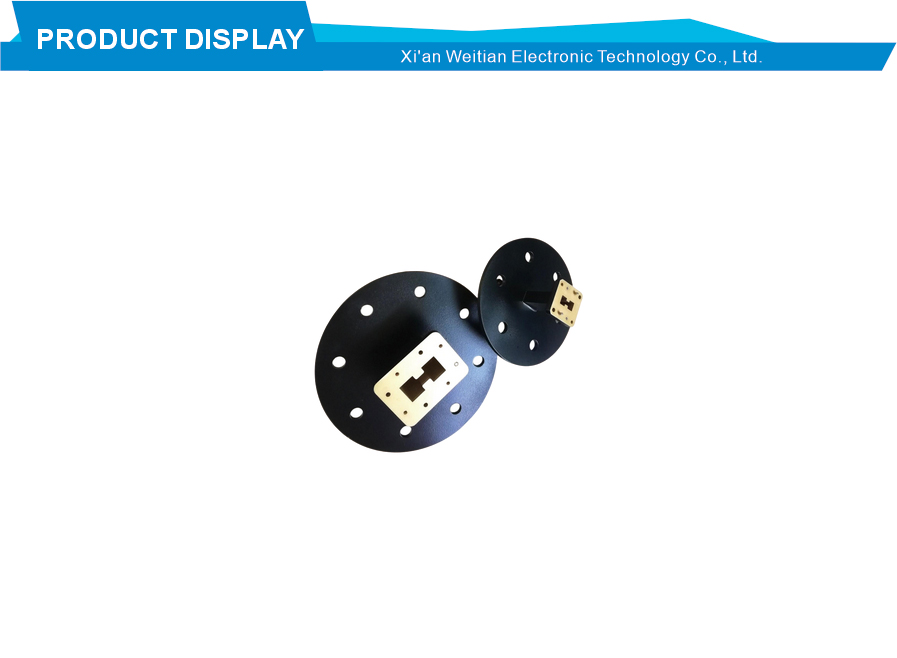

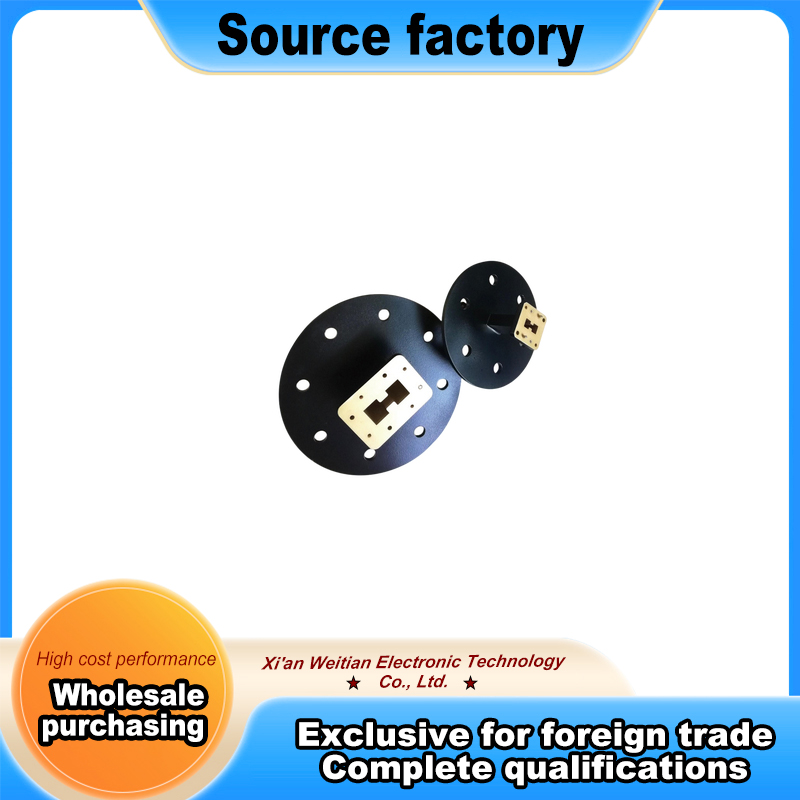

Este producto es una guía de ondas recta profesional que presenta un diseño de paso de pared integrado para pasar señales a través de paredes y gabinetes blindados. La guía de ondas utiliza una configuración de doble cresta WRD350 y opera en un amplio ancho de banda. Como guía de ondas de alimentación de pared, pasa directamente a través de paredes, gabinetes blindados o chasis de equipos sin requerir orificios ni adaptadores adicionales. La construcción integrada de una sola pieza combina montaje y paso en un solo paso. La longitud de la sección es de 100 mm, con longitudes personalizadas disponibles bajo pedido. La construcción utiliza material de aluminio con oxidación conductiva y revestimiento de pintura para mayor durabilidad. La interfaz es una brida WRD350D24 para conexión estándar.

Esta guía de ondas pasamuros ofrece un excelente rendimiento eléctrico en toda su banda operativa. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,2, lo que muestra una buena adaptación de impedancia con una baja reflexión de la señal. La pérdida de inserción es muy baja, lo que garantiza una transmisión de señal eficiente a través de la penetración en la pared. El diseño de doble cresta proporciona una amplia cobertura de ancho de banda. La sección de pared pasante incluye un tratamiento de sellado que evita que la humedad y el polvo entren al interior del equipo. Esto extiende la vida útil del sistema en general. La robusta construcción de aluminio proporciona una buena resistencia mecánica. La oxidación conductora y el recubrimiento de pintura brindan protección contra la corrosión y la exposición ambiental.

Una clara fortaleza de esta guía de ondas pasamuros es su capacidad para resolver dos requisitos principales simultáneamente. Permite la transmisión de señales de microondas a través de paredes manteniendo el aislamiento electromagnético entre compartimentos. Esto crea un enrutamiento de cables limpio con una gestión de zonas clara. Se utiliza ampliamente en salas de blindaje electromagnético y cámaras anecoicas donde las señales deben pasar entre fuentes interiores y antenas exteriores. Otras aplicaciones incluyen salas de equipos de radar que conectan las unidades de radar principales con los compartimentos de antenas, refugios militares, equipos montados en vehículos y en el aire, estaciones base de microondas, instalaciones de estaciones terrestres de satélites, sistemas de microondas industriales, laboratorios de pruebas de RF, escáneres de ondas milimétricas de seguridad y sistemas de guerra electrónica.

En el uso práctico, esta guía de ondas de alimentación mural maneja muy bien la transmisión de señales profesionales a través de barreras. Para salas de blindaje electromagnético, proporciona un paso de RF confiable que mantiene la integridad del blindaje. Para los sistemas de radar, conecta transmisores en salas de equipos con antenas exteriores. Para refugios militares, permite la comunicación entre los compartimentos interior y exterior manteniendo el sellado ambiental. El tratamiento de sellado evita la entrada de humedad y polvo, lo que lo hace adecuado para implementaciones en exteriores y en el campo. La brida WRD350D24 se acopla de forma segura con componentes estándar. Se presenta como un ejemplo sólido de una guía de ondas de paso de pared bien diseñada para una transmisión de señal confiable a través de recintos y paredes blindados.
