Guía de onda recta chapada en oro WR10

Guía de ondas recta chapada en oro WR10 para aplicaciones de ondas milimétricas

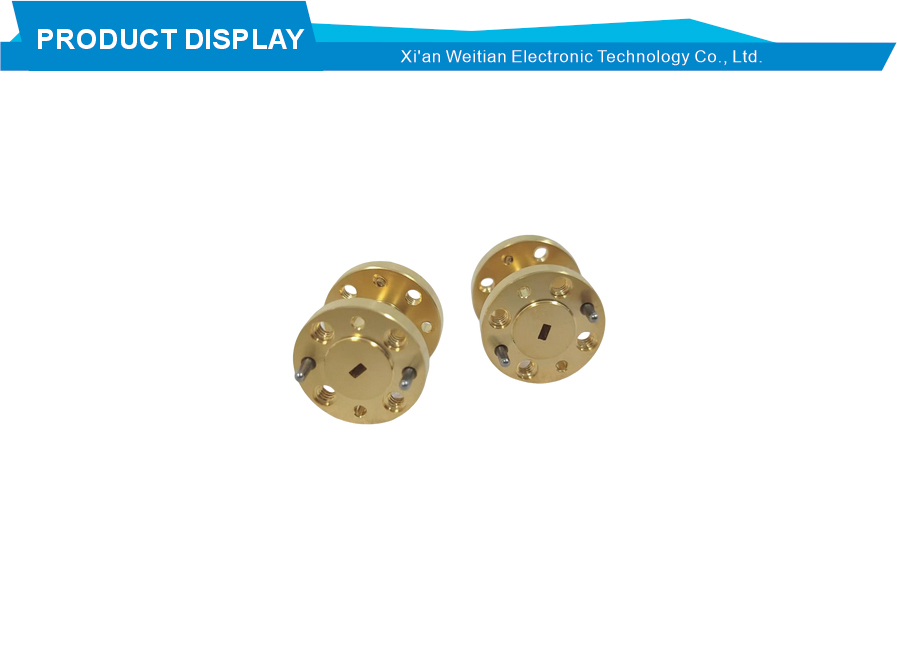

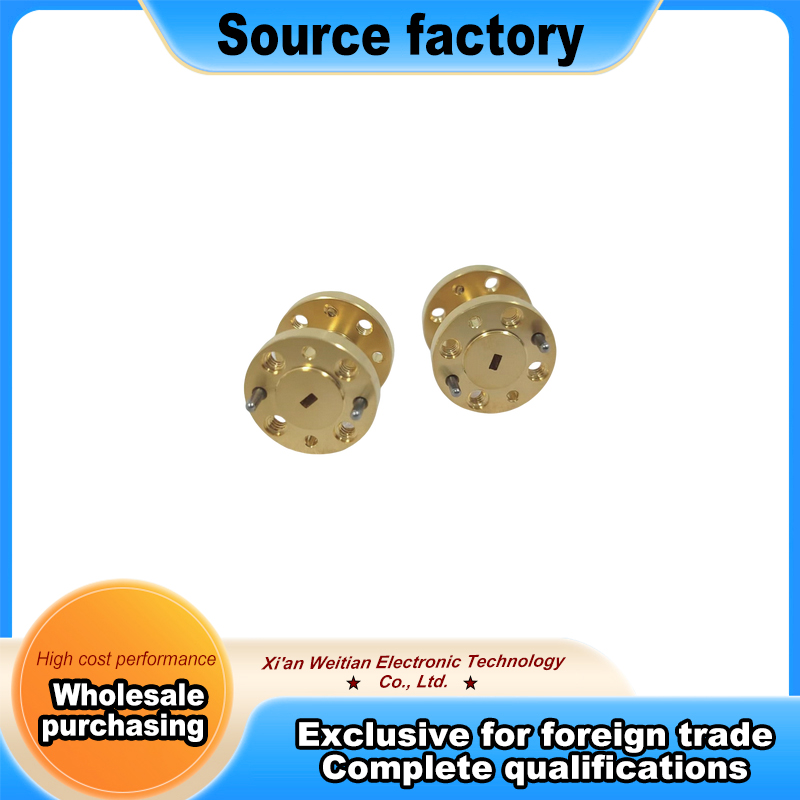

Este producto es una guía de ondas recta de alto rendimiento diseñada para la transmisión de señales de ondas milimétricas. La guía de ondas presenta una interfaz de guía de ondas rectangular WR10 (BJ900) con conexiones de brida FUGP900. Como guía de ondas recta, proporciona una ruta de transmisión directa para señales de ondas milimétricas con una pérdida de inserción muy baja. La longitud de la sección es de 30 mm, con longitudes personalizadas disponibles bajo pedido. La construcción utiliza material de cobre con baño de oro para una excelente conductividad y resistencia a la corrosión. Esta sección de guía de ondas recta es esencial para construir sistemas de guía de ondas en aplicaciones de pruebas, comunicaciones y radares de alta frecuencia en bandas de ondas milimétricas.

Esta guía de ondas recta ofrece un excelente rendimiento eléctrico en frecuencias de ondas milimétricas. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,2, lo que muestra una buena adaptación de impedancia con una baja reflexión de la señal. La pérdida de inserción es muy baja, lo que garantiza una transmisión de señal eficiente a través de la sección de guía de ondas. La construcción de cobre chapado en oro proporciona una conductividad superior y protege contra la oxidación y la corrosión. La gran sección transversal de la cavidad en relación con la longitud de onda permite una buena capacidad de manejo de potencia. La robusta construcción de cobre proporciona resistencia mecánica para aplicaciones exigentes de ondas milimétricas. La interfaz de brida estándar FUGP900 garantiza la compatibilidad con componentes comunes de guía de ondas WR10.

Una clara ventaja de esta guía de ondas recta es su rendimiento de baja pérdida en frecuencias de ondas milimétricas. Se utiliza ampliamente en conjuntos de transceptores de radar, líneas de alimentación de antenas y enlaces principales de transmisión de RF entre amplificadores de potencia y antenas en bandas de alta frecuencia. Otras aplicaciones incluyen transmisores de transmisión, estaciones base de comunicación por microondas, equipos de guerra electrónica, pruebas de cámaras anecoicas, sistemas de microondas industriales, sistemas alimentadores de RF de estaciones terrestres, equipos de RF aéreos y montados en vehículos, y ensamblaje completo de redes de guías de onda con curvas, divisores de potencia, cargas y acopladores. El acabado chapado en oro proporciona una excelente protección para una confiabilidad a largo plazo en entornos exigentes.

En el uso práctico, esta guía de ondas recta maneja muy bien las tareas profesionales de transmisión de ondas milimétricas. Para sistemas de radar que funcionan a altas frecuencias, conecta transmisores a antenas con una mínima pérdida de señal. Para los laboratorios de pruebas, proporciona una sección recta confiable para construir configuraciones de medición de ondas milimétricas. Para sistemas de comunicación, transmite señales de manera eficiente a través de equipos. La brida FUGP900 encaja de forma segura con los componentes estándar WR10. La construcción de cobre chapado en oro proporciona una excelente durabilidad y conductividad. Hay longitudes personalizadas disponibles para cumplir con los requisitos específicos de diseño del sistema. Se presenta como un ejemplo sólido de una sección de guía de ondas recta bien diseñada para una transmisión confiable de ondas milimétricas de baja pérdida.
