Sección de guía de ondas estándar de 100 mm

Guía de onda recta de baja pérdida WR187 para alimentador de antena y ensamblaje de sistema

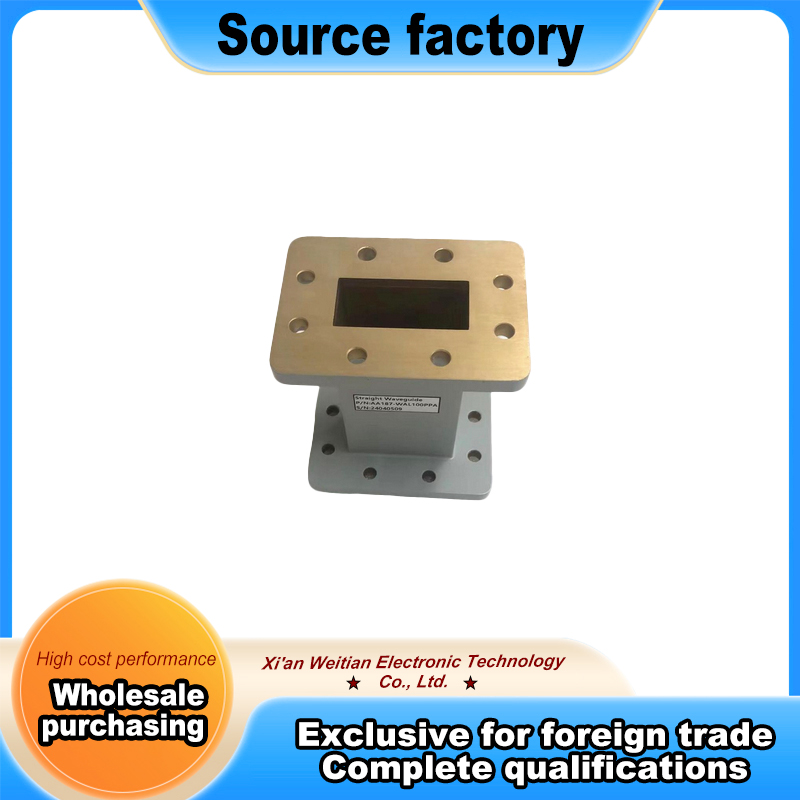

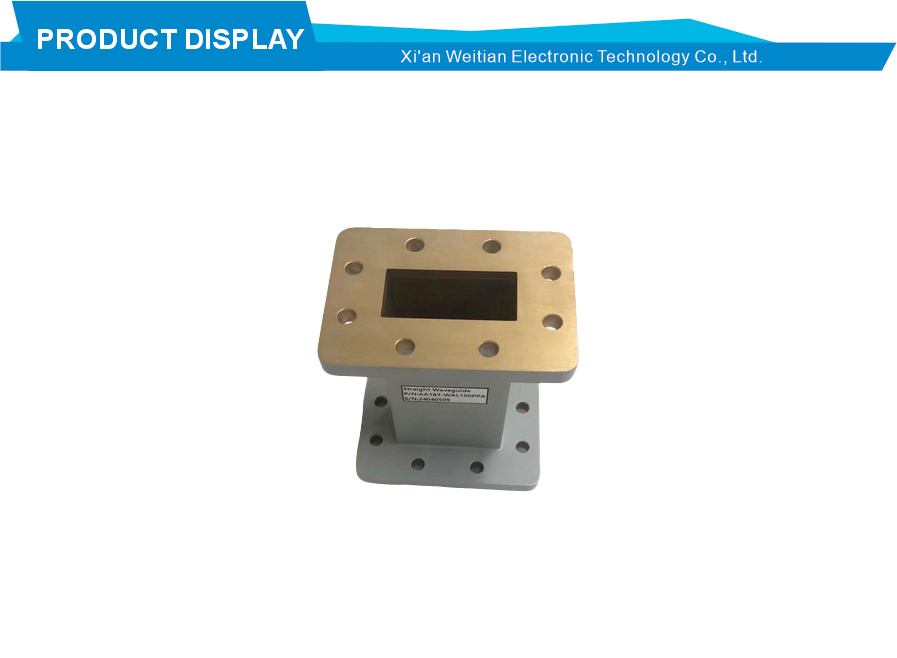

Este producto es una guía de ondas recta profesional diseñada para la transmisión de señales de baja pérdida en sistemas de microondas. La guía de ondas presenta una interfaz de guía de ondas rectangular WR187 (BJ48) con conexiones de brida FDP48. Como guía de ondas recta, proporciona una ruta de transmisión directa para señales de RF con una pérdida de inserción mínima. La longitud de la sección es estándar, con longitudes personalizadas disponibles a pedido. La construcción utiliza material de aluminio con oxidación conductora y revestimiento de pintura para mayor durabilidad y resistencia a la corrosión. Esta sección de guía de ondas recta es un componente fundamental para los sistemas de guía de ondas en aplicaciones de radar, comunicaciones y pruebas.

Esta guía de ondas recta ofrece un excelente rendimiento eléctrico en toda su banda de frecuencia operativa. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,1, lo que muestra una muy buena adaptación de impedancia con una mínima reflexión de la señal. La pérdida de inserción es muy baja, lo que garantiza que la potencia de la señal se transmita de manera eficiente a través de la sección de guía de ondas. La gran sección transversal de la cavidad permite una alta transmisión de potencia máxima y de onda continua sin roturas ni formación de arcos. La robusta construcción de aluminio proporciona una alta resistencia mecánica y resiste vibraciones y deformaciones. La interfaz de brida estándar FDP48 garantiza la compatibilidad con componentes comunes de guía de ondas WR187. La oxidación conductora y el recubrimiento de pintura brindan protección contra la corrosión y la exposición ambiental.

Una clara ventaja de esta guía de ondas recta es su combinación de baja pérdida, manejo de alta potencia y durabilidad mecánica. Se utiliza ampliamente en conjuntos de transceptores de radar, líneas de alimentación de antenas y enlaces principales de transmisión de RF entre amplificadores de potencia y antenas. Otras aplicaciones incluyen transmisores de televisión, estaciones base de comunicaciones por microondas, equipos de guerra electrónica, pruebas de cámaras anecoicas, sistemas de microondas industriales, sistemas alimentadores de RF de estaciones terrestres, equipos de RF aéreos y montados en vehículos y ensamblajes completos de redes de guías de onda con curvas, divisores de potencia, cargas y acopladores. El bajo VSWR y la baja pérdida de inserción hacen que esta sección de guía de ondas sea ideal para aplicaciones donde la integridad de la señal es crítica.

En el uso práctico, esta guía de ondas recta maneja muy bien las tareas de transmisión de RF profesionales. Para sistemas de radar, conecta transmisores a antenas con una mínima pérdida de señal. Para los laboratorios de pruebas, proporciona una sección recta confiable para construir configuraciones de medición. Para sistemas de transmisión y comunicación, transmite señales de alta potencia de manera eficiente a través de bastidores y refugios para equipos. La brida FDP48 se acopla de forma segura con los componentes estándar WR187. La construcción de aluminio mantiene un peso razonable y al mismo tiempo proporciona una buena durabilidad. Hay longitudes personalizadas disponibles para cumplir con los requisitos específicos de diseño del sistema. Se presenta como un ejemplo sólido de una sección de guía de ondas recta bien diseñada para una transmisión de RF confiable y de baja pérdida.
