Antena de bocina de alta ganancia de entrada combinada WR18

Antena de bocina modular con ganancia de 25 dB y entrada combinada WR18 para metrología de ondas mm de precisión

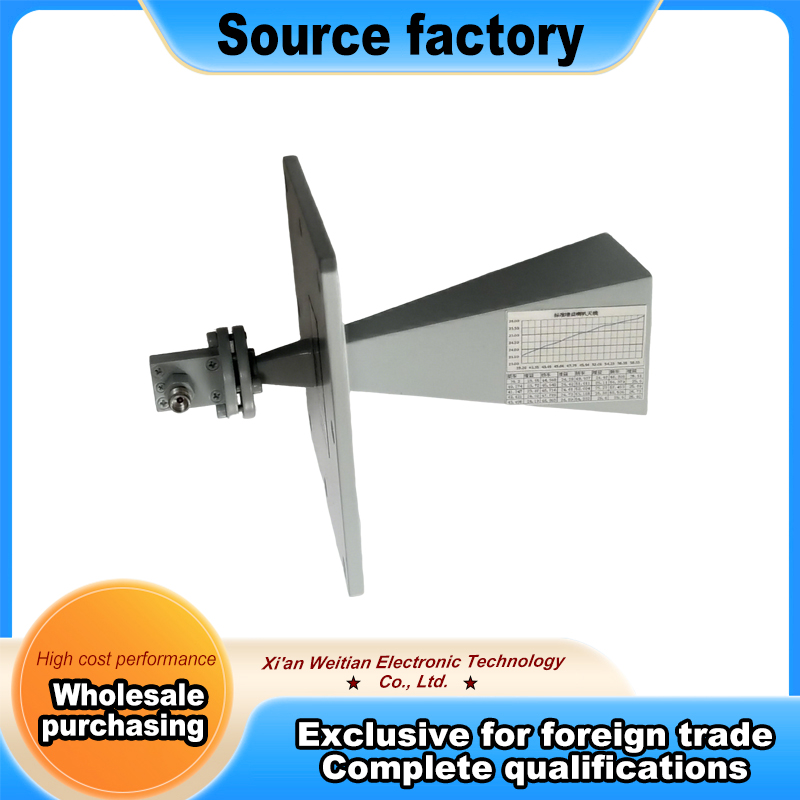

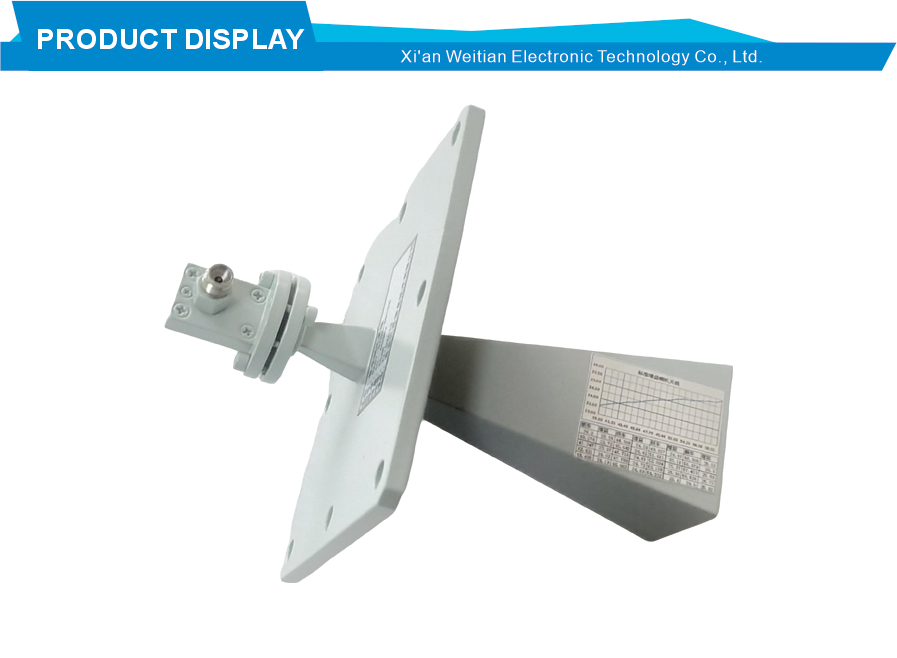

Este producto es un ejemplo de alto rendimiento de una antena de bocina de ganancia estándar, construida con un diseño combinado de guía de ondas y entrada coaxial. El modelo se basa en un tamaño de guía de ondas WR18 (BJ500) y viene con un conector de precisión tipo 2,4 K. Está construido con materiales de cobre y aluminio para mayor resistencia y durabilidad. Como bocina de entrada combinada, esta antena ofrece a los usuarios opciones de alimentación flexibles a través de su construcción de cuerpo dividido. A diferencia de los diseños sólidos de una sola pieza, esta unidad se puede desmontar en dos secciones principales. Esto facilita mucho el transporte y el mantenimiento. Los usuarios pueden cambiar la guía de ondas por un módulo convertidor coaxial o la sección de bocina según la banda de frecuencia o la precisión de la prueba necesaria. Este enfoque modular permite a los ingenieros adaptar su configuración de prueba sin comprar varias antenas completas. La mayor ganancia de 25 dB distingue a este modelo para aplicaciones que necesitan una radiación direccional más fuerte.

Esta antena de bocina funciona en el rango de ondas milimétricas de 39,2 GHz a 59,6 GHz. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,6, lo que muestra una sólida adaptación de impedancia en esta amplia banda de alta frecuencia. La antena ofrece una ganancia fuerte y estable de 25 dB, proporcionando una excelente radiación direccional para tareas de medición exigentes. El conector de 2,4 K es un tipo de precisión fabricado específicamente para trabajar con ondas milimétricas en estas frecuencias. El diseño de entrada combinada significa que los usuarios pueden alimentar la antena a través del puerto de guía de ondas o del puerto coaxial utilizando el módulo adaptador. Esta es una gran ventaja cuando se trabaja con diferentes tipos de equipos de prueba. Algunos laboratorios pueden tener equipos más antiguos con salidas coaxiales, mientras que las configuraciones más nuevas utilizan guías de ondas. Esta antena funciona bien con ambos. La construcción sencilla pero inteligente mantiene el costo general razonable al tiempo que agrega valor real a través de flexibilidad y rendimiento de alta ganancia.

Una clara ventaja de esta bocina de entrada combinada es su diseño modular para metrología de precisión y entornos de prueba. Al probar diferentes bandas de frecuencia o necesitar diferentes niveles de precisión, los usuarios no tienen que reemplazar toda la antena. Simplemente cambian el módulo correspondiente. Esto ahorra dinero y reduce el tiempo de configuración. La antena se utiliza ampliamente para la transmisión y recepción de señales en las bandas de microondas y ondas milimétricas. Sus principales áreas de aplicación incluyen metrología, pruebas y comunicación. Para los ingenieros que trabajan en la calibración de sistemas, mediciones de patrones de antena o caracterización de componentes en frecuencias de ondas milimétricas, esta unidad proporciona una referencia estable y repetible. El diseño de cuerpo dividido también hace que la antena sea más fácil de empaquetar y enviar, lo cual es importante para los servicios de calibración que viajan a los sitios de los clientes o para laboratorios que comparten equipos en diferentes ubicaciones. La mayor ganancia de 25 dB brinda a los usuarios más intensidad de señal para escenarios de medición desafiantes.

En el uso práctico, esta antena de bocina de ganancia estándar maneja tareas profesionales de ondas milimétricas de manera muy efectiva. Para laboratorios de calibración, sirve como antena fuente estándar para mediciones de ganancia y validación del sistema en altas frecuencias. Su ganancia de 25 dB y su bajo VSWR de 1,6 ayudan a producir resultados limpios y confiables en la banda de 39,2-59,6 GHz. En el campo de las comunicaciones, admite la transmisión y recepción de señales de ondas milimétricas para la validación de tecnología avanzada y pruebas de enlaces. La construcción de cobre y aluminio le da a la antena una buena resistencia estructural y al mismo tiempo la mantiene adecuada para trabajos de precisión. La configuración de entrada combinada permite una rápida compatibilidad con diferentes equipos de prueba de alimentación, lo que es una verdadera ayuda al moverse entre diferentes bancos de pruebas o trabajar con inventarios de equipos mixtos. Es un ejemplo sólido de cómo una bocina de entrada combinada bien diseñada con alta ganancia y construcción modular puede satisfacer las duras demandas de la ingeniería moderna de ondas milimétricas.
