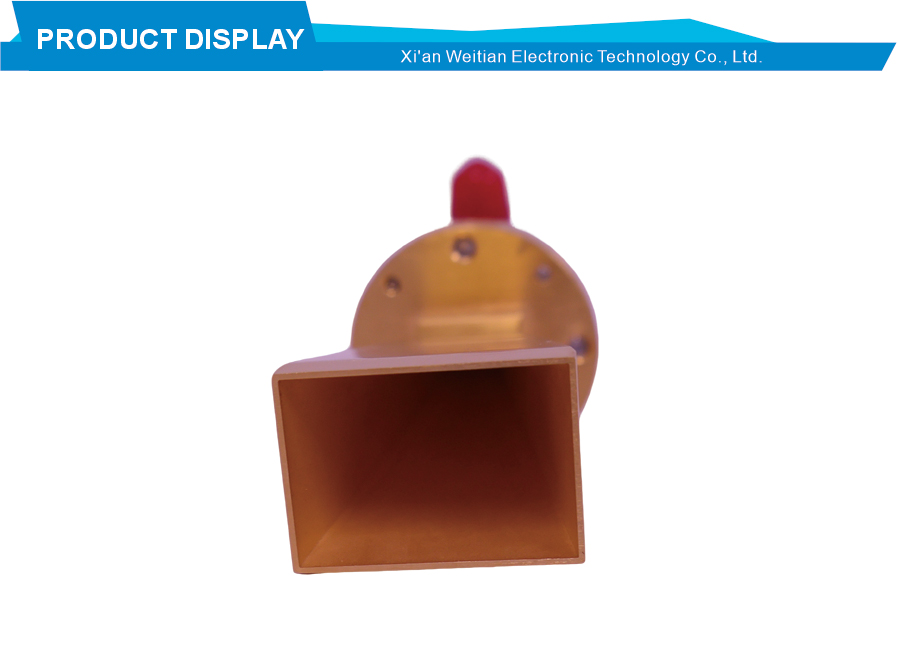

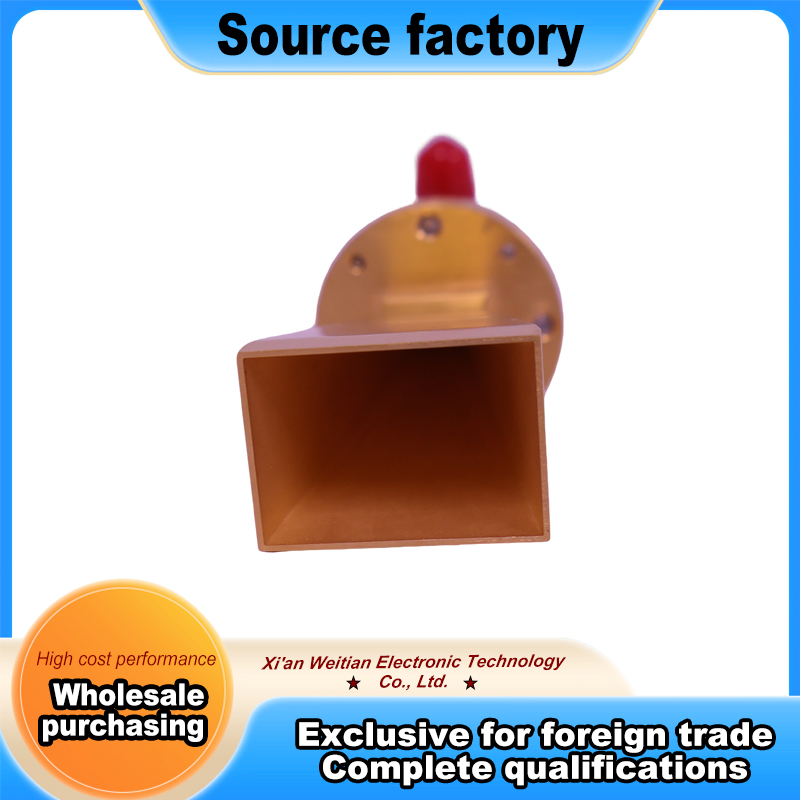

Antena de bocina modular de entrada combinada WR18

Antena de bocina de ganancia estándar modular de entrada combinada WR18 para metrología mmWave

Este producto es un ejemplo bien pensado de una antena de bocina de ganancia estándar, que presenta un diseño combinado de guía de ondas y entrada coaxial. El modelo está construido alrededor de un tamaño de guía de ondas WR18 (BJ500) y viene con un conector tipo 1,85 K. Está fabricado con materiales de cobre y aluminio para una buena durabilidad. Como bocina de entrada combinada, esta antena ofrece a los usuarios más de una forma de alimentar la señal. Esta flexibilidad proviene de su construcción de cuerpo dividido. A diferencia de los diseños de una sola pieza, esta unidad se puede dividir en dos secciones principales. Esto facilita su transporte y mantenimiento. Los usuarios también pueden cambiar la guía de ondas por un módulo convertidor coaxial o la sección de bocina según la banda de frecuencia o la precisión de la prueba necesaria. Este enfoque modular brinda a los ingenieros más control sobre la configuración de sus pruebas sin necesidad de comprar varias antenas completas.

Esta antena de bocina funciona en el rango de ondas milimétricas de 40 GHz a 60 GHz. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,6, lo que muestra una sólida adaptación de impedancia en estas altas frecuencias. La antena ofrece una ganancia estable de 15 dB, proporcionando radiación direccional confiable para tareas de prueba exigentes. El conector de 1,85 K es un tipo de precisión fabricado para trabajos con ondas milimétricas. El diseño de entrada combinada significa que los usuarios pueden alimentar la antena a través del puerto de guía de ondas o del puerto coaxial utilizando el módulo adaptador. Esta es una verdadera ventaja cuando se trabaja con diferentes tipos de equipos de prueba. Algunos laboratorios pueden tener equipos más antiguos con salidas coaxiales, mientras que las configuraciones más nuevas utilizan guías de ondas. Esta antena funciona con ambos. La construcción simple pero inteligente mantiene el costo general razonable y agrega valor real a través de la flexibilidad.

Una clara ventaja de esta bocina de entrada combinada es su diseño modular en entornos de prueba y metrología. Cuando prueban diferentes bandas de frecuencia o necesitan diferentes niveles de precisión, los usuarios no tienen que cambiar toda la antena. Simplemente cambian el módulo correspondiente. Esto ahorra dinero y reduce el tiempo de inactividad. La antena se utiliza ampliamente para la transmisión y recepción de señales en las bandas de microondas y ondas milimétricas. Sus principales áreas de aplicación incluyen metrología, pruebas y comunicación. Para los ingenieros que trabajan en la calibración de sistemas, mediciones de patrones de antena o caracterización de componentes en frecuencias de ondas milimétricas, esta unidad proporciona una referencia estable y repetible. El diseño de cuerpo dividido también hace que la antena sea más fácil de empacar y enviar, lo cual es importante para laboratorios que comparten equipos en diferentes sitios o para servicios de calibración que viajan hasta los clientes.

En el uso práctico, esta antena de bocina de ganancia estándar maneja muy bien tareas profesionales de ondas milimétricas. Para laboratorios de calibración, sirve como antena fuente estándar para mediciones de ganancia y validación del sistema en altas frecuencias. Su ganancia de 15 dB y su bajo VSWR ayudan a producir resultados limpios y confiables en la banda de 40-60 GHz. En el campo de las comunicaciones, admite la transmisión y recepción de señales de ondas milimétricas para la validación de tecnologías emergentes y pruebas de enlaces. La construcción de cobre y aluminio le da a la antena una buena resistencia y al mismo tiempo la mantiene adecuada para trabajos de precisión. La configuración de entrada combinada permite una rápida compatibilidad con diferentes equipos de prueba de alimentación, lo cual es de gran ayuda al moverse entre diferentes bancos de pruebas o sitios de clientes. Es un buen ejemplo de cómo una bocina de entrada combinada bien diseñada puede satisfacer las demandas de la ingeniería moderna de ondas milimétricas a través de una construcción modular inteligente.
