Bocina de ganancia estándar de entrada coaxial WR430

Antena de bocina de ganancia estándar de entrada coaxial WR430 para pruebas de uso general

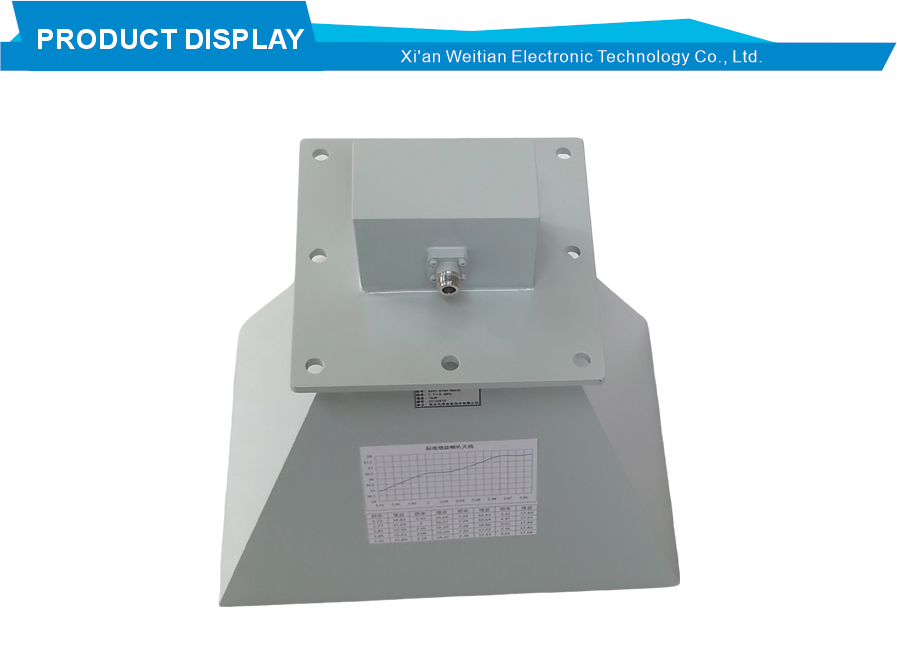

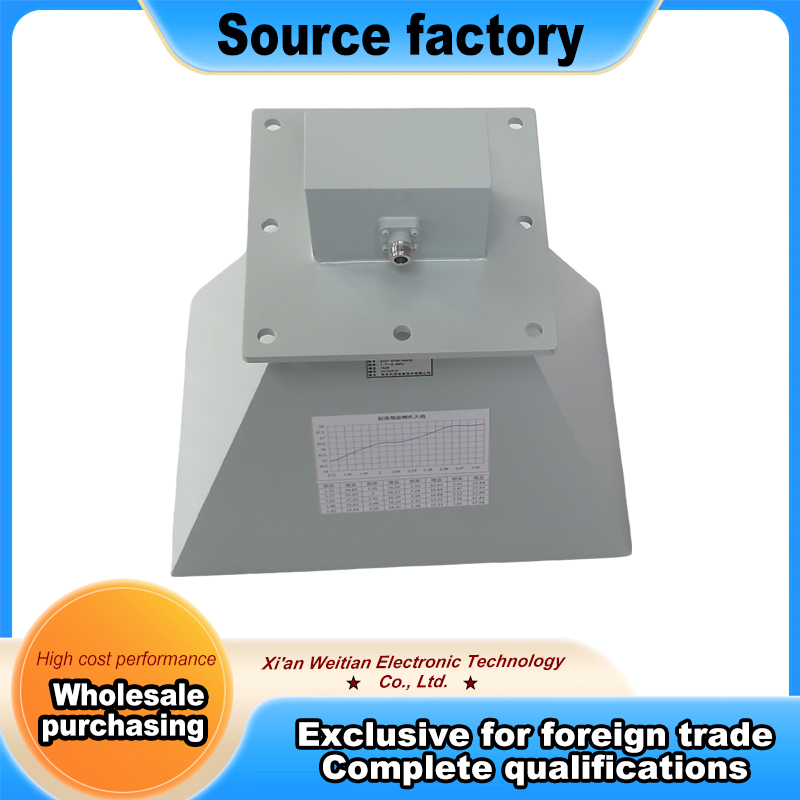

Este producto es una antena de bocina de ganancia estándar bien hecha con un diseño de entrada coaxial. El modelo utiliza un tamaño de guía de ondas WR430 (BJ22) pero viene con un conector coaxial tipo NK para una fácil configuración. Está construido con materiales de cobre y aluminio, lo que le da una sensación de solidez y buena durabilidad. Como bocina de entrada coaxial, esta antena está diseñada para una conexión rápida a equipos de RF estándar. Los usuarios no necesitan adaptadores ni hardware de guía de ondas especiales. Un cable coaxial normal es todo lo que se necesita para que funcione. Esta elección de diseño hace que la antena sea adecuada para laboratorios y entornos de prueba generales donde la facilidad de uso es importante. La construcción simple también ayuda a mantener el precio razonable, brindando a los usuarios un sólido retorno de su inversión. Toda la unidad refleja un enfoque en el diseño práctico y el rendimiento constante.

Esta antena de bocina funciona en un rango de frecuencia de 1,72 GHz a 2,61 GHz. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,5, lo que muestra una buena adaptación de impedancia en toda la banda. La antena ofrece una ganancia estable de 15 dB, lo que proporciona una fuerte radiación direccional para la mayoría de las tareas de prueba. La entrada coaxial utiliza un conector tipo NK estándar, que está ampliamente disponible y es fácil de usar. También se pueden ofrecer otros tipos de conectores como SMA dependiendo de la banda de frecuencia específica y las necesidades de energía. La alimentación coaxial permite que la antena se conecte directamente a generadores de señales o analizadores de espectro sin secciones de guía de ondas adicionales. Esto ahorra tiempo de configuración y reduce la cantidad de piezas necesarias en el banco de pruebas. Para muchos ingenieros y técnicos de laboratorio, esta simplicidad es una verdadera ventaja en el trabajo diario.

Una clara ventaja de esta bocina de entrada coaxial es su comodidad en entornos de laboratorio. A diferencia de los modelos de entrada de guía de ondas que necesitan una cuidadosa alineación de las bridas, esta antena se conecta en segundos. Simplemente atornille el cable coaxial y estará listo para funcionar. Esto lo hace ideal para pruebas rápidas, laboratorios de estudiantes y situaciones en las que la antena se mueve entre diferentes estaciones de prueba. La antena se utiliza ampliamente para la transmisión y recepción de señales en la banda de microondas. Sus principales áreas de aplicación incluyen metrología, pruebas y comunicación. Para las personas que trabajan en la calibración de sistemas, evaluación de componentes o mediciones de ganancia de antena, esta unidad proporciona una referencia estable y repetible. El rendimiento se mantiene constante en todo su rango operativo, lo que brinda a los usuarios confianza en sus datos de medición.

En el uso práctico, esta antena de bocina de ganancia estándar maneja bien una variedad de tareas profesionales. Para laboratorios de pruebas, sirve como antena fuente estándar para mediciones de ganancia y validación del sistema. Su ganancia de 15 dB y su bajo VSWR ayudan a producir resultados limpios y confiables. En el campo de las comunicaciones, admite la transmisión y recepción de señales de microondas para verificación de equipos y pruebas de enlaces. La construcción de cobre y aluminio le da a la antena una buena resistencia estructural manteniendo un peso manejable. Ya sea que se utilice en un laboratorio universitario, un centro de pruebas comercial o una instalación de investigación y desarrollo, esta antena hace el trabajo sin complicaciones adicionales. Es un buen ejemplo de cómo una bocina de entrada coaxial bien hecha puede satisfacer las necesidades de las pruebas de microondas modernas manteniendo las cosas simples y rentables.
