Bocina de ganancia estándar de entrada coaxial WR112

Antena de bocina de ganancia estándar de entrada coaxial WR112 para pruebas de laboratorio y de campo

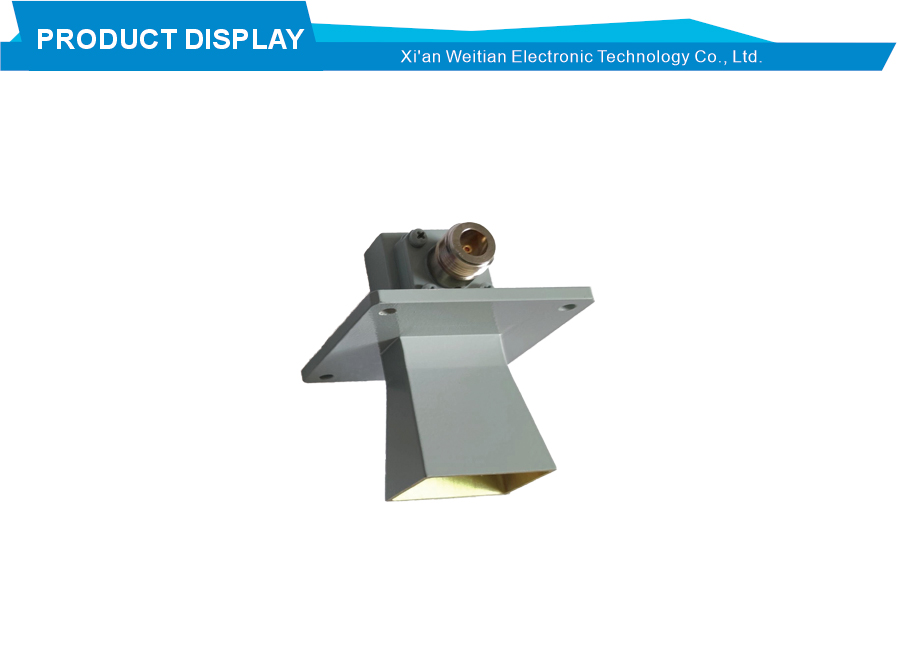

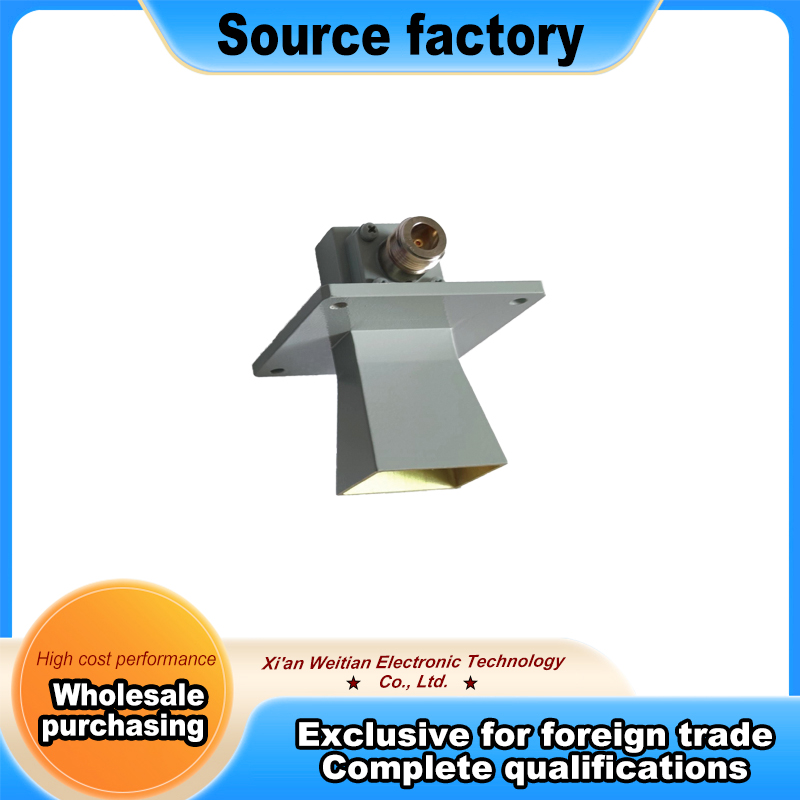

Este producto es un ejemplo sólido de una antena de bocina de ganancia estándar, construida con un diseño de entrada coaxial. El modelo utiliza un tamaño de guía de ondas WR112 (BJ84) pero cuenta con un conector coaxial tipo NK para una fácil conexión. Está fabricado en aluminio con acabado de oxidación conductora y pintado en color gris mar. Este acabado agrega una capa de protección mientras mantiene la antena liviana. Como bocina de entrada coaxial, está diseñada para una conexión rápida y sencilla a equipos de RF estándar. Los usuarios no necesitan adaptadores de guía de ondas especiales ni herramientas complejas. Un cable coaxial normal es suficiente para que funcione. Esta elección de diseño hace que la antena sea ideal para laboratorios y trabajos de campo donde la velocidad y la flexibilidad son importantes. Su construcción sencilla también mantiene el costo razonable, brindando a los usuarios una buena relación calidad-precio.

Esta antena de bocina funciona en un rango de frecuencia de 6,57 GHz a 9,99 GHz. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,5, lo que muestra una coincidencia de impedancia sólida en toda la banda. La antena proporciona una ganancia estable de 10 dB y ofrece radiación direccional confiable para la mayoría de las tareas de prueba. La entrada coaxial utiliza un conector tipo NK estándar, que está ampliamente disponible y es fácil de usar. También se pueden ofrecer otros tipos de conectores como SMA según la banda de frecuencia y las necesidades de energía. La alimentación coaxial permite que la antena se conecte directamente a fuentes de señal o equipos de prueba sin secciones de guía de ondas adicionales. Esto ahorra tiempo de configuración y reduce la cantidad de piezas necesarias en el banco de pruebas. Para muchos ingenieros, esta simplicidad es una gran ventaja en el trabajo diario.

Una clara ventaja de esta bocina de entrada coaxial es lo bien que se adapta a los entornos de laboratorio. A diferencia de los modelos de entrada de guía de ondas que necesitan una alineación y sujeción precisas de las bridas, esta antena se conecta en segundos. Simplemente atornilla el cable coaxial y ya está listo. Esto lo hace ideal para pruebas rápidas, demostraciones educativas y situaciones en las que la antena se mueve con frecuencia. La antena se utiliza ampliamente para la transmisión y recepción de señales en la banda de microondas. Sus principales áreas de aplicación incluyen metrología, pruebas y comunicación. Para las personas que trabajan en la calibración de sistemas, evaluación de componentes o mediciones de patrones de antena, esta unidad proporciona una referencia estable y repetible. El rendimiento se mantiene constante en todo su rango operativo, lo que brinda a los usuarios confianza en los datos de sus pruebas.

En el uso práctico, esta antena de bocina de ganancia estándar maneja bien una variedad de tareas profesionales. Para laboratorios de pruebas, sirve como antena fuente estándar para mediciones de ganancia y validación del sistema. Su ganancia de 10 dB y su bajo VSWR ayudan a producir resultados limpios y confiables. En el campo de las comunicaciones, admite la transmisión y recepción de señales de microondas para verificación de equipos y pruebas de enlaces. La estructura de aluminio mantiene la antena liviana, lo cual resulta útil al montarla en soportes o posicionadores. La pintura gris mar le da un aspecto profesional al tiempo que protege el metal que se encuentra debajo. Ya sea que se utilice en un laboratorio universitario, un laboratorio de pruebas comercial o una instalación de investigación y desarrollo, esta antena hace el trabajo sin problemas. Es un buen ejemplo de cómo una bocina de entrada coaxial bien hecha puede satisfacer las necesidades de las pruebas de microondas modernas manteniendo las cosas simples y rentables.
