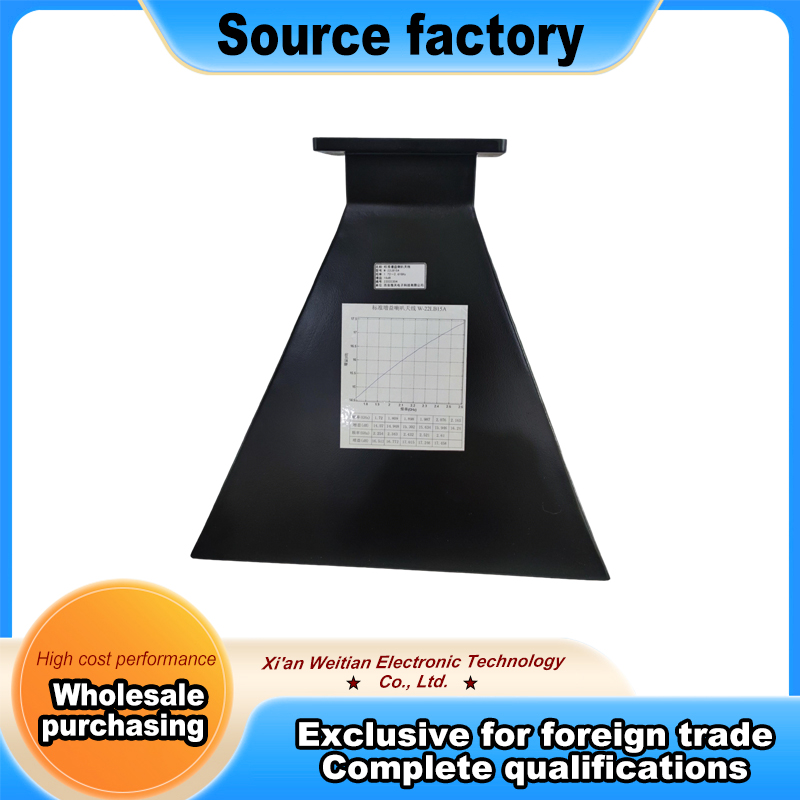

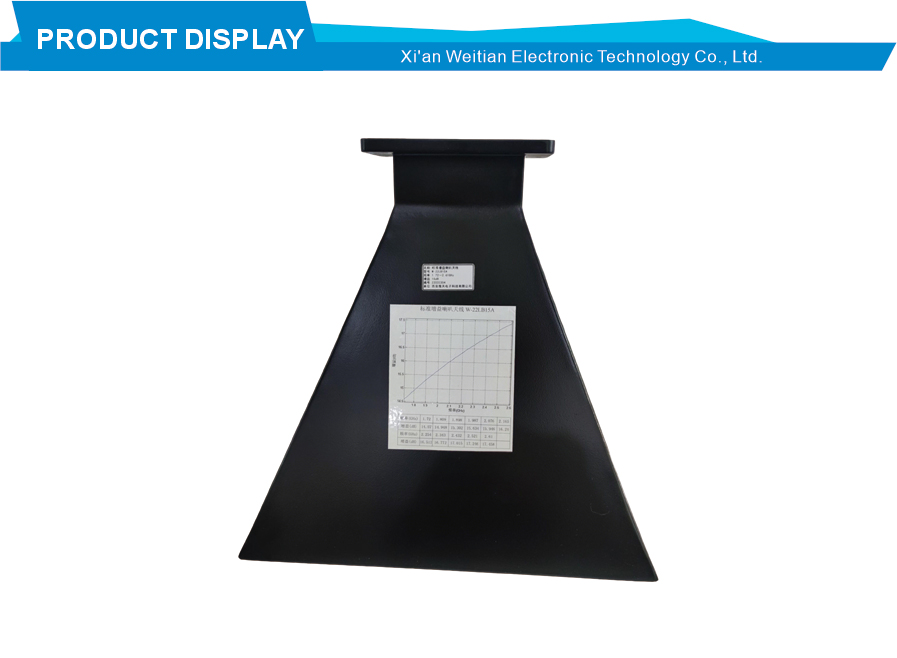

Bocina de ganancia estándar del puerto de guía de ondas WR430

Antena de bocina de ganancia estándar de entrada de guía de onda WR430 para metrología y comunicación

Este producto es un ejemplo bien diseñado de una antena de bocina de ganancia estándar, que presenta un diseño de entrada de guía de ondas. El modelo viene con una interfaz WR430 (BJ22) y está construido con materiales duraderos de cobre y aluminio. Esta construcción proporciona una estructura mecánica sólida y un rendimiento eléctrico confiable. Como bocina de entrada de guía de ondas, está diseñada para una transmisión de señal eficiente dentro del rango de frecuencia de microondas. A diferencia de los diseños coaxiales, esta unidad aprovecha la tecnología de guía de ondas para dirigir ondas electromagnéticas con muy poca pérdida. Los profesionales que necesitan una antena consistente y repetible para su trabajo de alta frecuencia encontrarán que este modelo es una buena opción. Su construcción simple aumenta su rentabilidad, lo que lo convierte en una opción inteligente para muchas configuraciones de prueba. El diseño general se centra en una construcción duradera y un comportamiento operativo estable.

Esta antena de bocina funciona en un rango de frecuencia útil de 1,72 GHz a 2,61 GHz. Una característica clave es su relación de onda estacionaria de bajo voltaje (VSWR), que tiene una clasificación de 1,2. Este VSWR bajo indica una excelente adaptación de impedancia, lo que significa que sólo una pequeña cantidad de potencia de la señal rebota desde la antena. Como resultado, la antena ofrece una sólida ganancia de 15 dB, lo que le confiere una buena intensidad de radiación direccional. La entrada de la guía de ondas juega un papel importante aquí. Permite una mayor eficiencia de transmisión de señal, especialmente en la banda de microondas. Este diseño también ayuda a mantener el VSWR bajo y mejora la estabilidad general del rendimiento. Además, la estructura de la guía de ondas puede manejar más potencia en comparación con otros tipos de entrada. Estas características técnicas hacen de esta antena de bocina de ganancia estándar una herramienta confiable para trabajos que exigen un rendimiento constante.

Una clara ventaja de esta antena es su buen rendimiento en entornos de metrología y pruebas. Se conecta fácilmente a equipos de alimentación externos como generadores de señales y analizadores de espectro a través de su interfaz de guía de ondas FDP22. La guía de ondas ayuda a guiar tipos específicos de ondas electromagnéticas, lo que reduce la pérdida de transmisión y mantiene la entrega de energía eficiente. Esta eficiencia es muy importante al realizar pruebas precisas de ganancia y directividad. La antena se utiliza ampliamente para enviar y recibir señales en el campo de las microondas. Sus usos cubren áreas importantes como metrología, pruebas y comunicación. Para los ingenieros que trabajan en la calibración del sistema o la caracterización de piezas, esta antena ofrece una referencia estable y confiable. Su alta estabilidad y su fuerte radiación direccional lo convierten en la opción ideal para quienes necesitan resultados repetibles. Este modelo hace un buen trabajo al equilibrar un alto rendimiento con una estructura de costos razonable.

En el uso diario, esta bocina de entrada de guía de ondas funciona bien en muchas situaciones profesionales. Para los laboratorios de pruebas, actúa como una antena fuente estándar para mediciones de ganancia y calibración del sistema. Su bajo VSWR y su ganancia de 15 dB ayudan a producir datos de prueba precisos y repetibles. En el campo de las comunicaciones, se utiliza para enviar y recibir señales de microondas, respaldando tareas como comprobaciones de estaciones base y validación de enlaces punto a punto. La sólida construcción con cobre y aluminio significa una larga vida útil, incluso con un manejo regular. Debido a que es un dispositivo pasivo con buena tolerancia a la potencia, sigue siendo una parte confiable de cualquier configuración de alta frecuencia. Ya sea para investigación académica, pruebas de comunicaciones de defensa o validación de piezas comerciales, esta antena ofrece el rendimiento necesario. Es un buen ejemplo de cómo una antena de bocina de ganancia estándar bien fabricada puede satisfacer las duras demandas de la ingeniería de microondas moderna.
