Antena de telemetría de perfil bajo y alta sobrecarga

Antena de misil Microstrip 420-470MHz para telemetría de armas guiadas

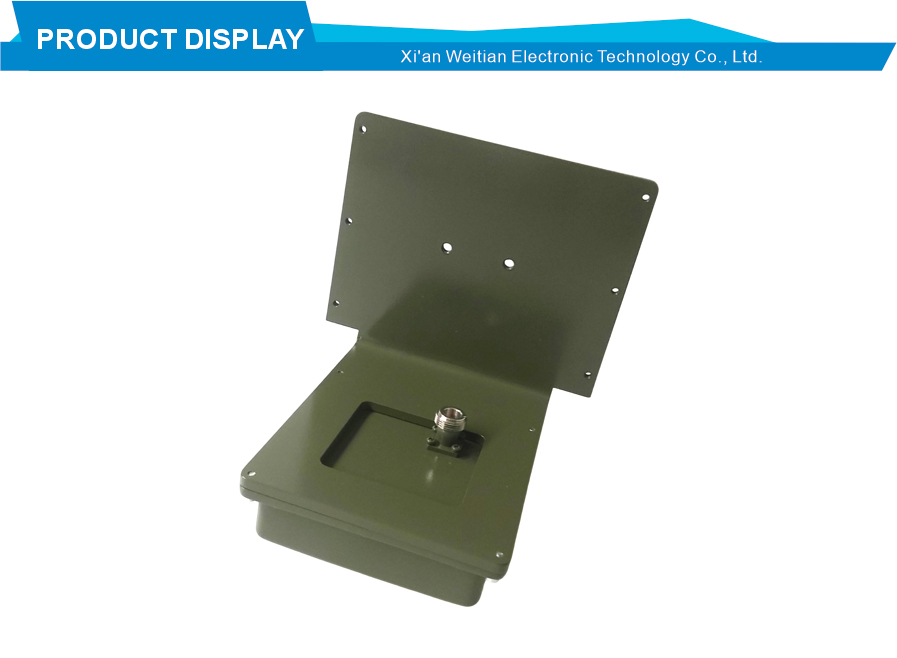

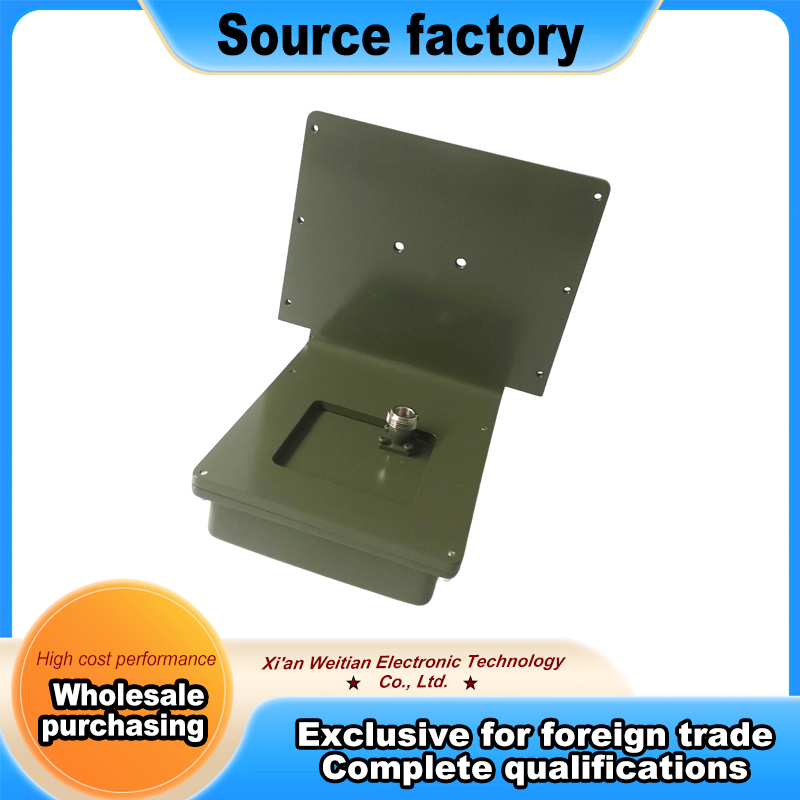

Este producto es una antena Microstrip profesional diseñada específicamente para aplicaciones de misiles y armas guiadas. La antena opera desde 420MHz a 470MHz en la banda UHF y está construida con tecnología microstrip. Como antena de misiles Microstrip, ofrece varias ventajas principales que incluyen perfil bajo, peso ligero, fácil adaptabilidad y alta resistencia a sobrecargas. La antena se puede adaptar a la superficie curva del cuerpo de un misil sin crear arrastre ni protuberancias. El diseño de perfil bajo minimiza la interferencia aerodinámica durante el vuelo a alta velocidad. La construcción liviana reduce la masa total de la sección de guía, lo que permite una mayor capacidad de carga útil para otros sistemas. La antena cuenta con un conector tipo NK para una conexión confiable a la electrónica integrada.

Esta antena de misil microcinta ofrece un rendimiento eléctrico sólido en todo su rango operativo de 420MHz a 470MHz. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 2,4, lo que es aceptable para este tipo de diseño de microcinta conformada. La ganancia es de -11 dB o superior, lo que proporciona una recepción de señal suficiente para telemetría de corto alcance y enlaces de comando. Si bien la ganancia negativa puede parecer baja, es típica de pequeñas antenas de microcinta conformadas en misiles donde el tamaño y la forma aerodinámica son las principales limitaciones. La construcción de perfil bajo significa que la antena casi no agrega altura a la superficie del misil. El diseño de microbanda a base de aluminio proporciona una buena durabilidad en condiciones de lanzamiento y vuelo. La antena está diseñada para resistir las altas fuerzas G experimentadas durante el lanzamiento y las maniobras de misiles.

Un claro punto fuerte de esta antena de misiles Microstrip es su idoneidad para el exigente entorno de las armas guiadas. Se utiliza principalmente para telemetría, control remoto, navegación, sistemas de espoleta, enlaces de datos y posicionamiento de equipos a bordo de misiles. La naturaleza conforme significa que la antena se puede incrustar en el revestimiento del misil sin crear perturbaciones aerodinámicas. Esto es fundamental para misiles de alta velocidad donde cualquier protuberancia crearía resistencia y afectaría la precisión. El bajo costo y la idoneidad para la producción en volumen hacen que esta antena sea práctica para producciones de cientos o miles de misiles. La alta resistencia a la sobrecarga garantiza que la antena continúe funcionando a pesar de las fuertes vibraciones y aceleraciones del lanzamiento. Para los ingenieros que trabajan en sistemas de guía de misiles, esta antena proporciona una solución fiable e integrable.

En el uso práctico, esta antena de misiles Microstrip maneja muy bien las tareas de comunicación de armas guiadas. Para los sistemas de telemetría, transmite datos del estado del misil a la plataforma de lanzamiento o a la estación terrestre. El perfil bajo garantiza que la antena no interfiera con la aerodinámica del misil. Para los enlaces de comando, recibe actualizaciones de orientación y correcciones de objetivos. La construcción robusta sobrevive al entorno de lanzamiento. Para los sistemas de espoleta de proximidad, la antena ayuda a detectar el objetivo y desencadenar la detonación de la ojiva en el momento óptimo. El conector NK proporciona una conexión segura y resistente a las vibraciones con la electrónica de a bordo. El diseño liviano minimiza el impacto en el alcance y la maniobrabilidad del misil. Se presenta como un ejemplo sólido de cómo una antena de misiles Microstrip bien diseñada puede satisfacer las exigentes necesidades de aplicaciones de navegación, comando y telemetría de armas guiadas a 420-470 MHz.
