Antena transceptora de alto aislamiento de puerto SMA

Antena de parche Microstrip 9.4-9.8GHz para telemetría de misiles y radar

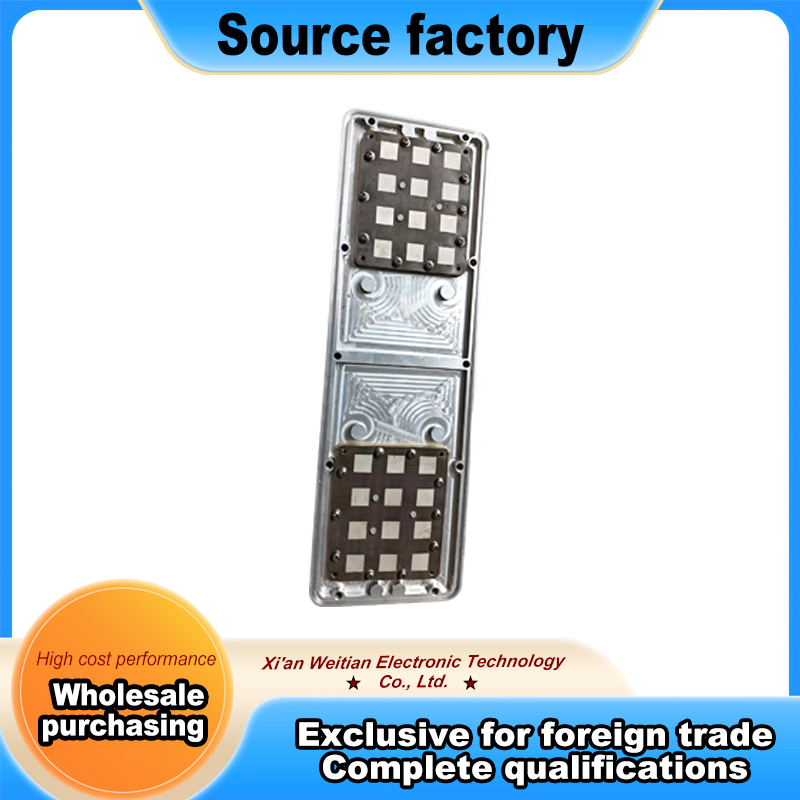

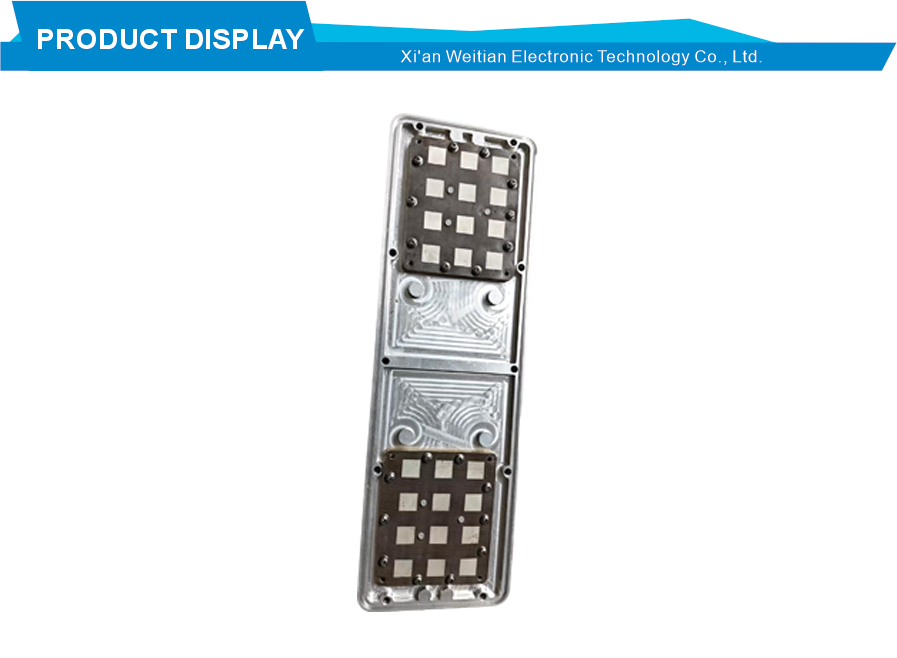

Este producto es una antena Microstrip de alto rendimiento diseñada para aplicaciones de banda X que requieren un tamaño compacto y un rendimiento confiable. La antena funciona de 9,4 GHz a 9,8 GHz y está construida con tecnología de parche microstrip con respaldo de aluminio. Como antena de parche Microstrip, presenta una construcción delgada, liviana y de perfil bajo. La estructura plana admite la integración conforme en superficies curvas, como cuerpos de misiles y revestimientos de aviones. La antena se puede configurar como parches individuales o conjuntos y admite múltiples opciones de polarización. La integración con circuitos de RF es sencilla. El diseño ofrece buena resistencia a las vibraciones y es adecuado para impresión por lotes y producción en masa. La antena cuenta con un conector tipo SMA K para una fácil integración.

Esta antena de parche microstrip ofrece un excelente rendimiento eléctrico en todo su rango operativo de 9,4 GHz a 9,8 GHz. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 2,0, lo que muestra una buena adaptación de impedancia en frecuencias de la banda X. La ganancia típica es de 14 dB, lo que proporciona una fuerte intensidad de señal para tareas exigentes de telemetría y radar. El aislamiento del transceptor es de 45 dB o superior, lo que resulta excelente para sistemas que transmiten y reciben simultáneamente a través de la misma antena. Este alto aislamiento garantiza una fuga mínima entre las rutas de transmisión y recepción, evitando la desensibilización del receptor. El diseño de perfil bajo añade una altura mínima a la superficie de montaje. La construcción con respaldo de aluminio proporciona una buena resistencia mecánica manteniendo un peso bajo. El tamaño compacto de la antena permite la integración en plataformas con espacio limitado.

Una clara ventaja de esta antena Microstrip Patch es su alto aislamiento para aplicaciones de transceptor. Se utiliza ampliamente para telemetría y control remoto de misiles, navegación y posicionamiento por satélite, comunicación por enlace de datos con misiles, sistemas de detección y radar, guerra electrónica y mediciones de prueba, así como comunicaciones móviles por satélite. El alto aislamiento entre los canales de transmisión y recepción permite utilizar la misma antena para comunicación full duplex sin necesidad de antenas de transmisión y recepción separadas. Esto ahorra espacio y peso en misiles y otras plataformas donde cada gramo cuenta. El perfil bajo y la capacidad de adaptación permiten que la antena se incruste en la estructura del host sin crear arrastre ni protuberancias. La rentabilidad y la idoneidad para la producción en masa hacen que esta antena sea práctica para programas de gran volumen.

En el uso práctico, esta antena Microstrip Patch maneja muy bien tareas profesionales de misiles y radares. Para los sistemas de telemetría de misiles, transmite datos de estado a las estaciones terrestres mientras recibe comandos simultáneamente. El alto aislamiento garantiza que el potente transmisor no bloquee al sensible receptor. Para sistemas de radar y detección, la antena proporciona una buena ganancia para la detección y seguimiento de objetivos. El perfil bajo permite el montaje en el exterior de misiles, aviones y vehículos aéreos no tripulados sin afectar la aerodinámica. La resistencia a las vibraciones garantiza un funcionamiento fiable durante el lanzamiento y el vuelo. El conector SMA K proporciona un punto de conexión compacto y preciso. Se presenta como un ejemplo sólido de cómo una antena Microstrip Patch bien diseñada puede satisfacer las exigentes necesidades de aplicaciones de transceptor, radar y telemetría de misiles en 9,4-9,8 GHz.
