Antena de telemetría conforme de misiles del puerto TNC

Antena periódica Microstrip Log de 0,96-1,22 GHz para telemetría y reconocimiento de banda ancha

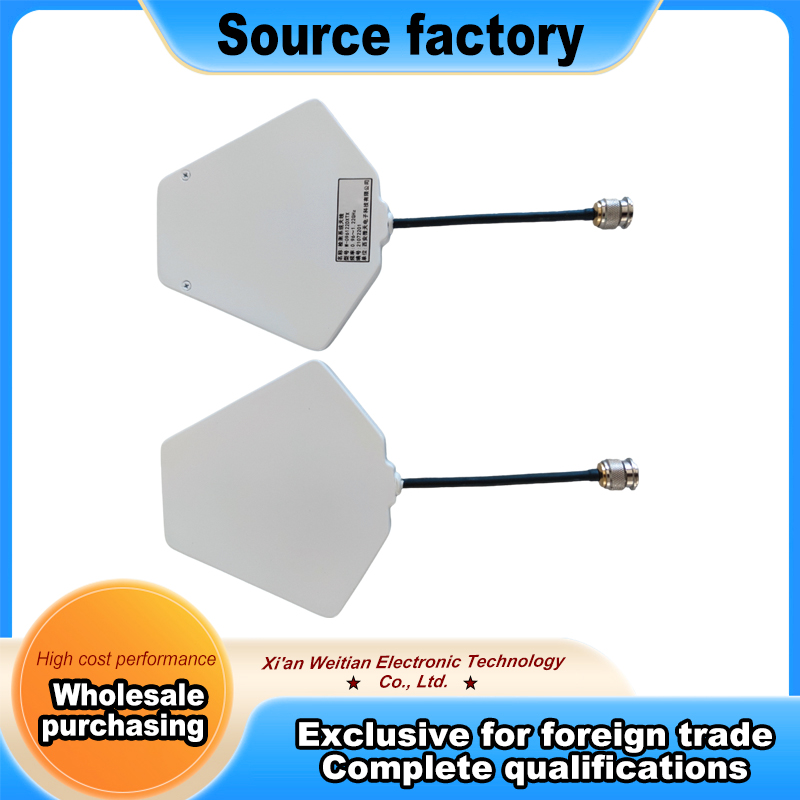

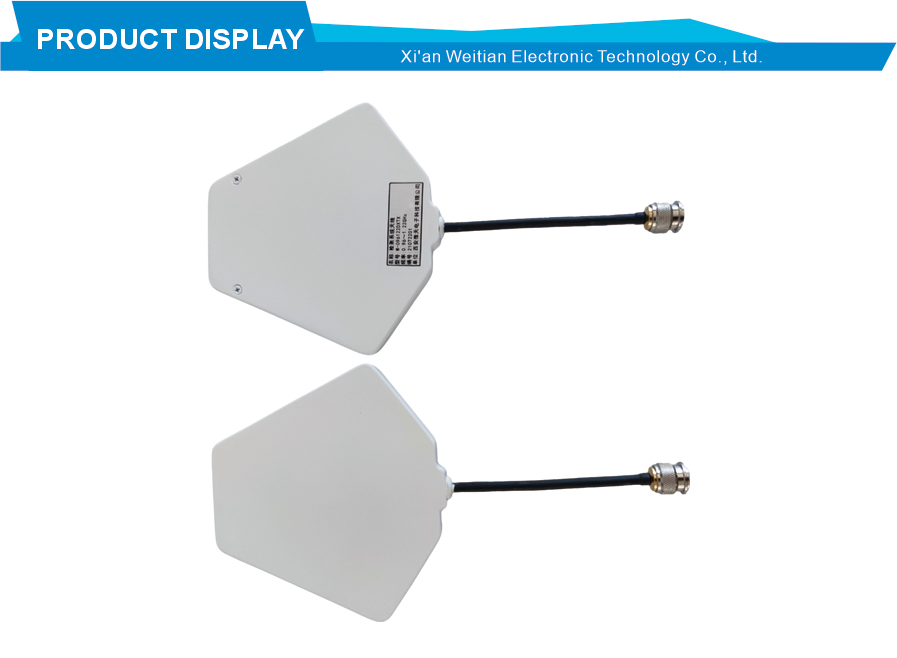

Este producto es una antena Microstrip profesional en forma de diseño periódico de registro de microstrip. La antena funciona de 0,96 GHz a 1,22 GHz en la banda L y está construida con tecnología PCB para ofrecer un bajo costo y una calidad constante. Como antena periódica de registro de microcinta, presenta una cobertura de banda ultra ancha con un patrón de radiación y una ganancia que permanecen casi constantes a medida que cambia la frecuencia. La antena ofrece una construcción de perfil bajo y capacidad de adaptación, lo que permite montarla en superficies curvas. La ganancia es moderada, 3 dB, lo que proporciona una intensidad de señal útil para la mayoría de las tareas de telemetría y reconocimiento. La polarización es principalmente lineal. La construcción basada en PCB mantiene bajos los costos de fabricación y al mismo tiempo mantiene un rendimiento eléctrico constante. La antena cuenta con un conector tipo TNC K para una conexión segura en entornos propensos a vibraciones.

Esta antena periódica de registro de microcinta ofrece un rendimiento eléctrico sólido en todo su rango operativo de 0,96 GHz a 1,22 GHz. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,7, lo que muestra una buena adaptación de impedancia. La ganancia es de 3 dB o superior, lo que proporciona suficiente intensidad de señal para comunicaciones y enlaces de detección de corto a medio alcance. Una ventaja clave del diseño logarítmico periódico es que el patrón de radiación y la ganancia permanecen estables en toda la banda de frecuencia. Esto hace que la antena sea muy predecible y fiable. El diseño de perfil bajo añade una altura mínima a la superficie de montaje. La construcción de PCB con respaldo de aluminio proporciona una buena resistencia mecánica manteniendo un peso bajo. El conector TNC K ofrece una conexión segura y resistente a las vibraciones adecuada para aplicaciones aéreas y de misiles.

Una clara ventaja de esta antena periódica Microstrip Log es su versatilidad en aplicaciones de banda ancha exigentes. Es adecuado para aplicaciones de misiles en armas guiadas. Para plataformas aéreas, admite comunicación de banda ancha, reconocimiento electrónico y telemetría con drones y helicópteros. Para plataformas montadas en vehículos, admite vehículos blindados y vehículos de comando para monitoreo del espectro, radiogoniometría y contramedidas electrónicas. En mediciones de campo cercano, sirve como una sonda de banda ultra ancha para probar antenas de misiles y patrones de radar. Para aplicaciones espaciales, admite telemetría de satélites de órbita terrestre baja, telemetría y seguimiento de cohetes, así como recepción de señales de separación. La ganancia estable en frecuencia hace que esta antena sea una opción confiable para aplicaciones donde los niveles de señal deben ser consistentes en diferentes canales.

En el uso práctico, esta antena periódica Microstrip Log maneja muy bien tareas profesionales de banda ancha. Para los sistemas de telemetría de misiles, el diseño conforme de perfil bajo permite incrustarlo en el revestimiento del misil sin afectar la aerodinámica. La ganancia estable garantiza una intensidad de señal constante a medida que los sistemas a bordo del misil saltan entre frecuencias. Para el reconocimiento aéreo, el peso ligero y el perfil bajo minimizan el impacto en el rendimiento del vuelo del UAV. El amplio ancho de banda permite monitorear múltiples bandas de frecuencia con una sola antena. Para rangos de medición de antenas de campo cercano, la antena sirve como una sonda confiable para caracterizar otras antenas de banda ancha. El conector TNC K proporciona una conexión segura que resiste las vibraciones. Se presenta como un ejemplo sólido de cómo una antena periódica Microstrip Log bien diseñada puede satisfacer las exigentes necesidades de aplicaciones de reconocimiento y telemetría de misiles, aeronaves, vehículos y espaciales en 0,96-1,22 GHz.
