Antena Microstrip Vivaldi Doble Polarizada

Antena Microstrip Vivaldi Doble Polarizada 0.8-6GHz para Telemetría de Banda Ancha

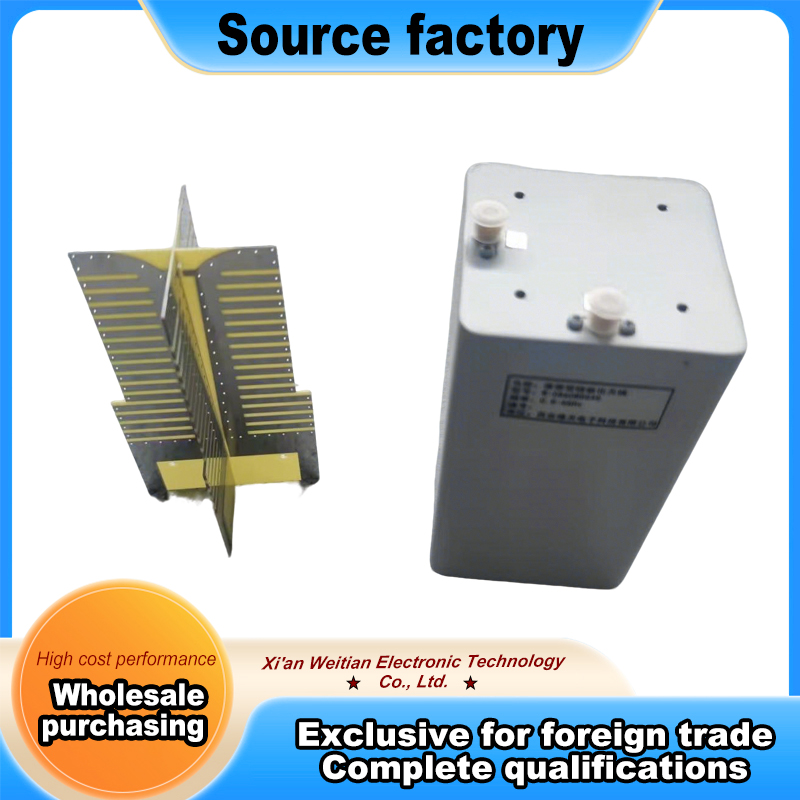

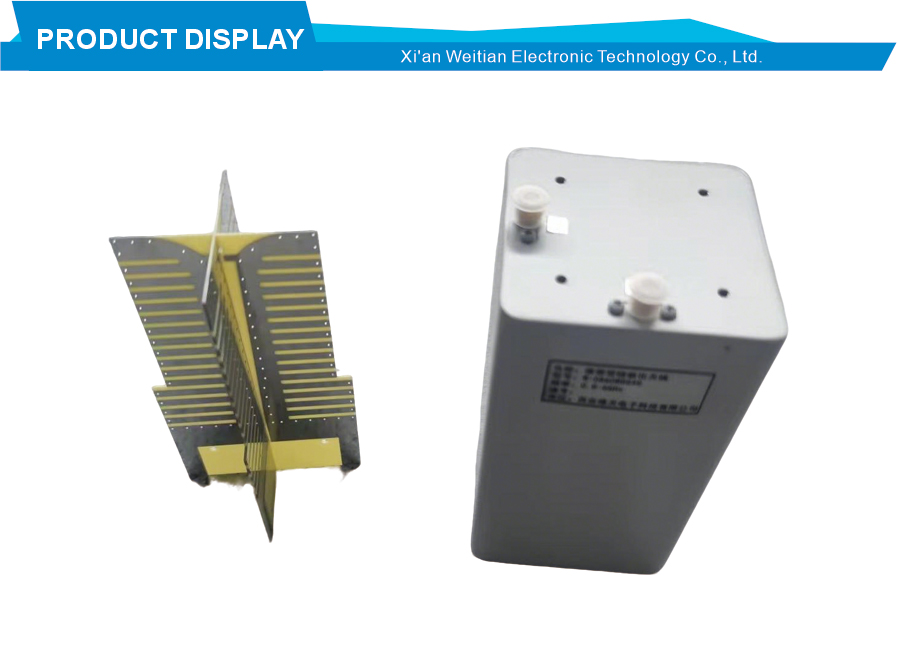

Este producto es una antena Microstrip profesional en forma de diseño de doble polarización Vivaldi. La antena funciona de 0,8 GHz a 6 GHz y está construida con tecnología microstrip en una estructura de PCB para lograr un bajo costo y una calidad constante. Como antena Vivaldi doble polarizada, presenta un patrón de radiación endfire de banda ultra ancha. La antena proporciona polarización lineal dual ortogonal, ya sea vertical y horizontal o más menos 45 grados, con alto aislamiento de puerto. El diseño plano de perfil bajo admite la integración conforme en superficies curvas. La antena ofrece una sección transversal de radar baja, lo que resulta valioso para aplicaciones sigilosas. La construcción basada en PCB mantiene bajos los costos de fabricación y al mismo tiempo mantiene un rendimiento eléctrico constante. La antena cuenta con un conector tipo SMA K para una fácil integración con sistemas RF.

Esta antena Vivaldi de doble polarización ofrece un rendimiento eléctrico sólido en su rango operativo ultra amplio de 0,8 GHz a 6 GHz. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 3,5, lo que es aceptable para este tipo de diseño de microcinta de banda ultraancha. La ganancia es de -11 dB o superior, lo que proporciona una recepción de señal suficiente para enlaces de detección y telemetría de corto a medio alcance. El aislamiento del puerto es de 23 dB o superior, lo que garantiza una fuga de señal mínima entre los dos canales de polarización. Esto permite una medición precisa de las respuestas de polarización dual. El patrón de radiación endfire significa que la antena irradia principalmente a lo largo del plano del sustrato, lo cual es diferente de las antenas de parche lateral. El diseño de perfil bajo añade una altura mínima a la superficie de montaje. La capacidad conforme permite que la antena siga la forma de las superficies de misiles, aviones o naves espaciales.

Una clara ventaja de esta antena polarizada dual Vivaldi es su versatilidad en aplicaciones exigentes de banda ancha. Es adecuado para telemetría, seguimiento y control de banda ultra ancha a bordo de misiles, aerotransportados y espaciales. La antena también se utiliza para mediciones de antenas de campo cercano y lejano de sistemas terrestres y a bordo de misiles. Otras aplicaciones incluyen sistemas de espoletas de proximidad y radares de imágenes de banda ultra ancha montados en misiles y montados en vehículos. La capacidad de polarización dual permite la diversidad de polarización, lo que puede mejorar la confiabilidad del enlace en entornos de trayectos múltiples. La característica RCS baja hace que la antena sea adecuada para plataformas furtivas donde se debe minimizar la detectabilidad del radar. La construcción de PCB garantiza un rendimiento constante en todos los volúmenes de producción, lo que la hace práctica para aplicaciones militares y comerciales.

En el uso práctico, esta antena polarizada dual Vivaldi maneja muy bien las tareas profesionales de telemetría de banda ancha. Para los sistemas de telemetría a bordo de misiles, transmite datos de estado a estaciones terrestres en un amplio rango de frecuencias. El diseño conforme permite incrustarlo en el revestimiento del misil sin afectar la aerodinámica. Para aplicaciones aéreas y espaciales, el perfil bajo y el peso ligero minimizan el impacto en el rendimiento de la plataforma. Para rangos de medición de antenas de campo cercano, la antena sirve como sonda de banda ancha para caracterizar otras antenas. La capacidad de polarización dual permite una caracterización completa de la polarización en un solo escaneo. El conector SMA K proporciona un punto de conexión preciso y fiable para señales de alta frecuencia. Es un ejemplo sólido de cómo una antena Microstrip Vivaldi de doble polarización bien diseñada puede satisfacer las exigentes necesidades de aplicaciones de medición, radar y telemetría de banda ancha de 0,8 GHz a 6 GHz.
