Carga absorbente enfriada por aire forzado de banda Ka

Carga de alta potencia enfriada por aire WR28 para aplicaciones de banda Ka

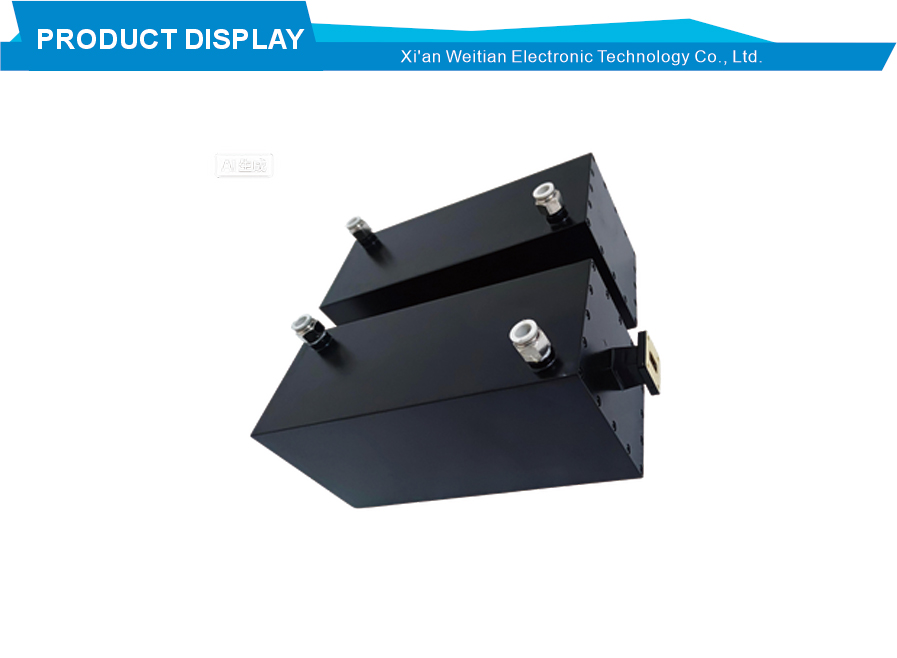

Este producto es una carga de guía de onda profesional con refrigeración por aire forzado para aplicaciones de alta potencia. La carga opera desde 26,5 GHz a 40 GHz en la banda Ka y cuenta con una interfaz de guía de ondas WR28 (BJ320). Como carga enfriada por aire, depende del flujo de aire forzado de un ventilador para disipar el calor y absorber energía electromagnética de alta potencia. La función principal es evitar la reflexión de energía que podría dañar el sistema. La construcción utiliza material de aluminio con oxidación conductiva y revestimiento de pintura para mayor durabilidad. La interfaz es una brida FBP320 para conexión estándar a sistemas de guía de ondas WR28. Las opciones personalizadas están disponibles bajo petición.

Esta carga de alta potencia enfriada por aire ofrece un excelente rendimiento eléctrico en todo su rango operativo de 26,5 GHz a 40 GHz. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,25, lo que muestra una buena adaptación de impedancia en toda la banda Ka. El manejo de potencia promedio es adecuado para aplicaciones exigentes de transmisión de alta potencia en frecuencias de ondas milimétricas. El diseño de refrigeración por aire forzado proporciona una disipación de calor eficaz sin necesidad de circulación de agua. La estructura es relativamente simple sin líneas de agua, lo que elimina el riesgo de fugas de agua y reduce los costos de mantenimiento. La implementación es flexible sin necesidad de una fuente de agua, lo que hace que esta carga sea adecuada para lugares donde el acceso al agua es limitado o inconveniente. El inicio es rápido ya que no se requiere preparación de medios de enfriamiento.

Una clara ventaja de esta carga enfriada por aire es su flexibilidad de implementación y su bajo mantenimiento. Es ampliamente utilizado en sistemas de transmisión de microondas de alta potencia, sistemas de radar y guerra electrónica de defensa, equipos de microondas industriales, laboratorios de pruebas de alta potencia de RF y sistemas de RF de alta potencia de estaciones base de redes emergentes. La cobertura de la banda Ka de 26,5 GHz a 40 GHz hace que esta carga sea adecuada para aplicaciones de comunicaciones por satélite, radar y ondas milimétricas. El diseño de refrigeración por aire elimina la necesidad de una infraestructura de refrigeración por agua externa, lo que simplifica la instalación en ubicaciones remotas o de campo. La interfaz estándar WR28 garantiza la compatibilidad con los sistemas comunes de guía de ondas de banda Ka.

En el uso práctico, esta carga enfriada por aire maneja muy bien tareas profesionales de ondas milimétricas de alta potencia. Para sistemas de radar de defensa y guerra electrónica que operan en la banda Ka, termina de forma segura los puertos de transmisión de alta potencia. Para los laboratorios de pruebas de alta potencia de RF, esta carga es esencial para las pruebas de amplificadores y la verificación del sistema en frecuencias de ondas milimétricas. Para los sistemas de RF de estación base, maneja la energía durante la instalación y el mantenimiento. La brida FBP320 encaja de forma segura con los componentes estándar WR28. La refrigeración por aire forzado garantiza un funcionamiento estable incluso durante pruebas prolongadas de alta potencia. Se presenta como un ejemplo sólido de una carga de guía de ondas de alta potencia enfriada por aire bien diseñada para aplicaciones de banda Ka de 26,5 GHz a 40 GHz.
