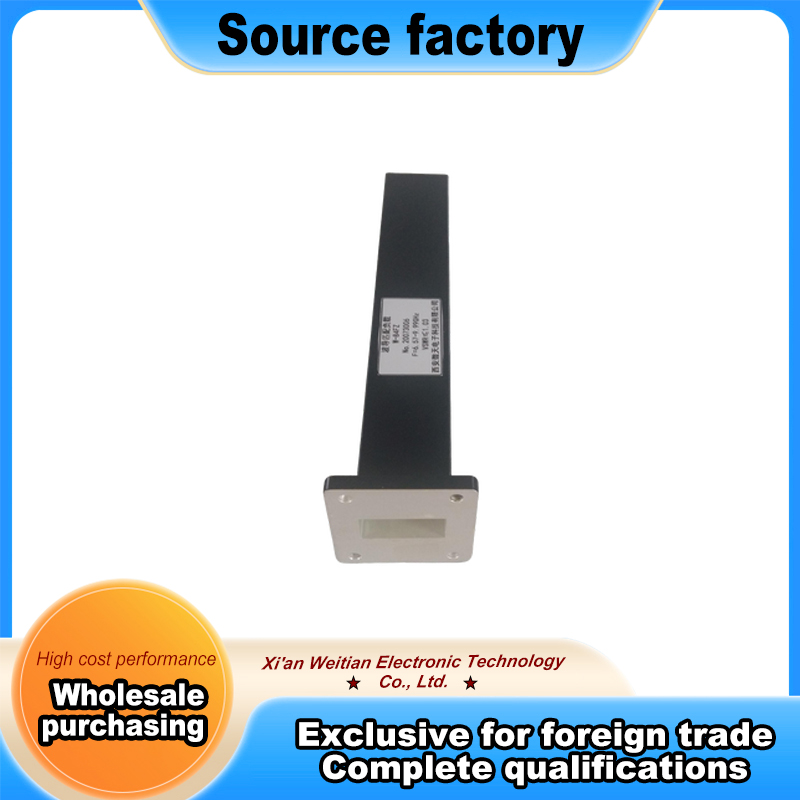

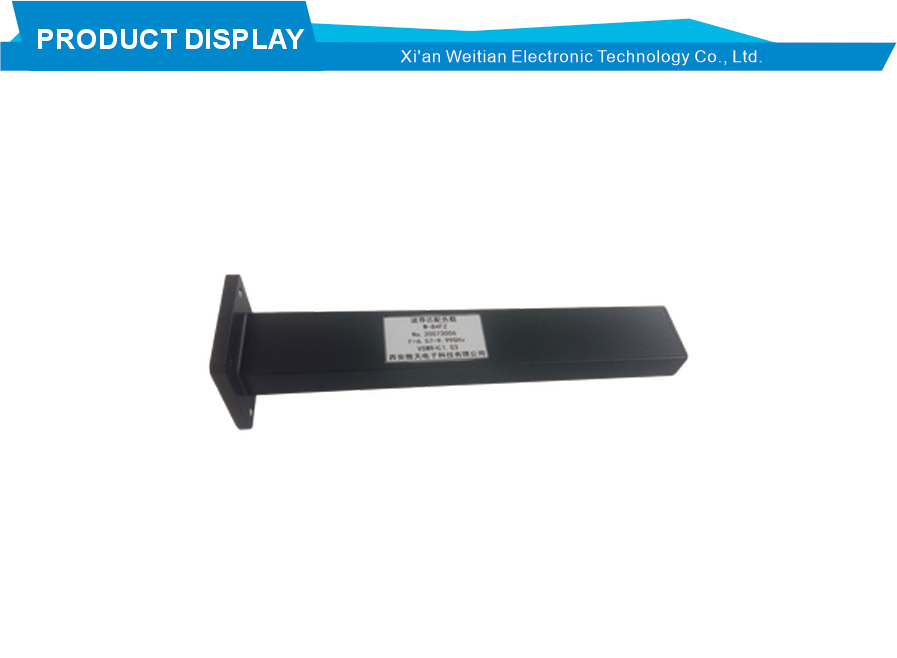

Carga combinada de alta precisión de cobre plateado

WR112 Carga combinada VSWR baja para prueba y medición

Este producto es una carga de guía de ondas profesional con características de baja reflexión. La antena funciona de 6,57 GHz a 9,99 GHz y cuenta con una interfaz de guía de ondas WR112 (BJ84). Como carga de guía de ondas, es un dispositivo de terminación de puerto único que absorbe casi toda la energía de entrada. La carga proporciona una excelente adaptación de impedancia en toda su banda de frecuencia con una relación de onda estacionaria de voltaje muy baja. La construcción utiliza material de cobre con revestimiento de plata y pintura para mayor durabilidad y rendimiento eléctrico. La interfaz es una brida FBP84 para conexión estándar a sistemas de guía de ondas WR112. Las opciones personalizadas están disponibles bajo petición.

Esta carga de guía de ondas ofrece un excelente rendimiento eléctrico en todo su rango operativo de 6,57 GHz a 9,99 GHz. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,03, lo que muestra una adaptación de impedancia extremadamente buena sin casi ninguna reflexión de la señal. Este VSWR ultrabajo suprime eficazmente la potencia reflejada y protege las fuentes de señal y los amplificadores. El manejo de potencia promedio es adecuado para la mayoría de aplicaciones de prueba y medición. La construcción compacta y liviana utiliza material de aleación de cobre para una buena conductividad térmica. El material absorbente especial combinado con la estructura de cuña cónica garantiza una absorción completa de las ondas electromagnéticas sin fugas. La energía absorbida se convierte en calor y se disipa de forma segura.

Una clara ventaja de esta carga de guía de ondas es su VSWR ultrabajo y su alta eficiencia de absorción. Es un dispositivo de terminación indispensable en los sistemas de medición de guías de ondas. La carga se utiliza como puerto terminal al final de los sistemas de microondas para absorber energía. También sirve como puerto de adaptación en componentes multipuerto para garantizar una adaptación de impedancia característica adecuada. Este componente es un dispositivo pasivo crítico para sistemas de radar, comunicaciones por satélite, sistemas de redes emergentes e instrumentos de prueba. La interfaz estándar WR112 garantiza la compatibilidad con sistemas de guías de ondas comunes en esta banda de frecuencia.

En el uso práctico, esta carga combinada maneja muy bien las tareas profesionales de prueba y medición. Para las pruebas del sistema de radar, termina los puertos no utilizados para evitar reflejos que podrían distorsionar las mediciones. Para equipos de estaciones terrestres satelitales, proporciona una terminación limpia para calibración y pruebas. Para los laboratorios de pruebas, esta carga es esencial para la calibración del analizador de redes y la verificación del sistema. La construcción de cobre plateado proporciona buena conductividad y resistencia a la corrosión. La brida FBP84 se acopla de forma segura con los componentes estándar WR112. Se presenta como un ejemplo sólido de una carga de guía de ondas de baja reflexión bien diseñada para aplicaciones de medición y prueba de banda C de 6,57 GHz a 9,99 GHz.
