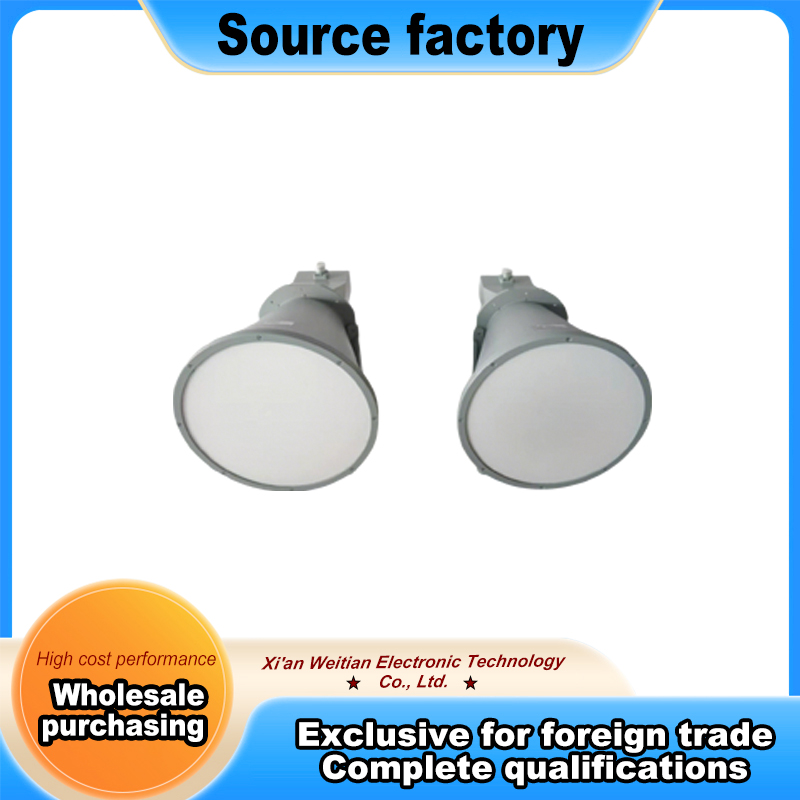

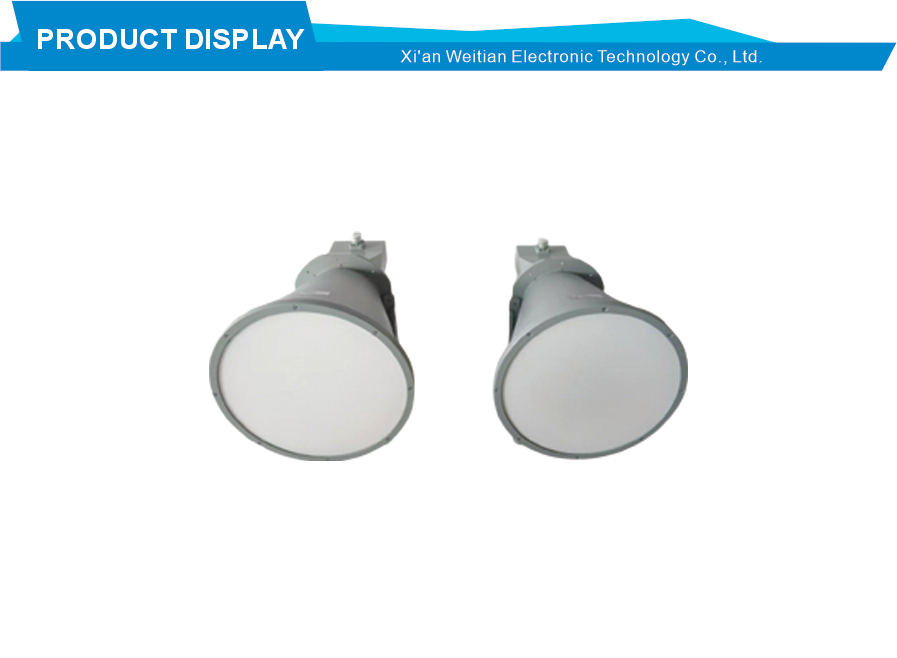

Antena de lente plana de 4-8 GHz con soporte base

Antena de lente plana de 4-8 GHz con soporte base

Este producto es una antena de lente plana bien diseñada para aplicaciones de banda C que requieren buena ganancia y radiación direccional precisa. La antena funciona de 4 GHz a 8 GHz y viene con un soporte base para una ubicación estable en bancos de pruebas o bastidores de equipos. Está construido en aluminio para un peso ligero y una buena durabilidad. La antena cuenta con un conector tipo NK, que se usa ampliamente y es fácil de conectar a cables de prueba estándar. Como antena de lente plana, utiliza una estructura de lente plana para enfocar la energía electromagnética. Este diseño proporciona buena ganancia y excelente directividad manteniendo la antena delgada y liviana. El soporte base incluido permite a los usuarios colocar la antena de forma segura en superficies planas sin necesidad de hardware de montaje adicional.

Esta antena de lente opera en el rango de frecuencia de la banda C de 4GHz a 8GHz. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 2,5, lo cual es aceptable para este tipo de diseño de antena de lente. La ganancia promedio es de 15 dB, lo que proporciona una fuerte radiación direccional para la mayoría de las tareas de prueba y comunicación. El diseño de lente plana ayuda a lograr un haz enfocado, lo que significa que la antena dirige la energía con precisión hacia el objetivo. Esto reduce la interferencia de otras direcciones. El conector NK es resistente y adecuado para conexiones y desconexiones repetidas en entornos de laboratorio. La construcción de aluminio mantiene la antena liviana y al mismo tiempo proporciona una buena estabilidad estructural. El perfil delgado hace que la antena sea fácil de manejar y almacenar. El soporte base añade comodidad para configuraciones de mesa donde es necesario reposicionar la antena con frecuencia.

Una clara ventaja de esta antena de lente plana es su combinación de buena ganancia, perfil bajo y facilidad de uso. La antena está diseñada para escenarios que requieren control direccional preciso, operación de largo alcance, coexistencia de alta densidad y baja interferencia. Las aplicaciones típicas incluyen sistemas de radar de banda C, terminales terrestres de comunicación por satélite, cámaras anecoicas y campos de prueba de antenas. La ganancia de 15 dB hace que esta antena sea adecuada tanto para tareas de transmisión como de recepción. Para los ingenieros que trabajan en enlaces de comunicación punto a punto, esta antena proporciona el haz enfocado necesario para conexiones confiables. Para los operadores del campo de pruebas, sirve como una fuente práctica o antena receptora para la calibración del sistema y las mediciones de patrones. El soporte base es una adición práctica que ahorra tiempo a los usuarios al configurar las pruebas.

En el uso práctico, esta antena de lente plana con soporte base maneja bien una variedad de tareas profesionales. Para rangos de prueba de antenas, se puede utilizar como referencia de ganancia estándar o como antena de alimentación para sistemas más grandes. El soporte base permite una rápida colocación en bancos de pruebas sin abrazaderas ni fijaciones. Para las estaciones terrestres de comunicaciones por satélite, la buena ganancia y la directividad precisa ayudan a mantener enlaces estables. Para los sistemas de radar, la característica de baja interferencia ayuda a reducir los retornos no deseados. La construcción de aluminio garantiza que la antena mantenga su forma con el tiempo. El perfil delgado y el peso liviano facilitan el transporte entre diferentes sitios de prueba. El conector NK es compatible con la mayoría de los cables de prueba estándar, por lo que los usuarios no necesitan adaptadores especiales. Se presenta como un ejemplo sólido de cómo una antena de lente plana bien diseñada puede satisfacer las necesidades prácticas de las aplicaciones de prueba, radar y comunicaciones de banda C.
