Antena de hélice cuadrifilar de 400 a 410 MHz

Antena de hélice cuadrifilar 400-410MHz para navegación por satélite Beidou

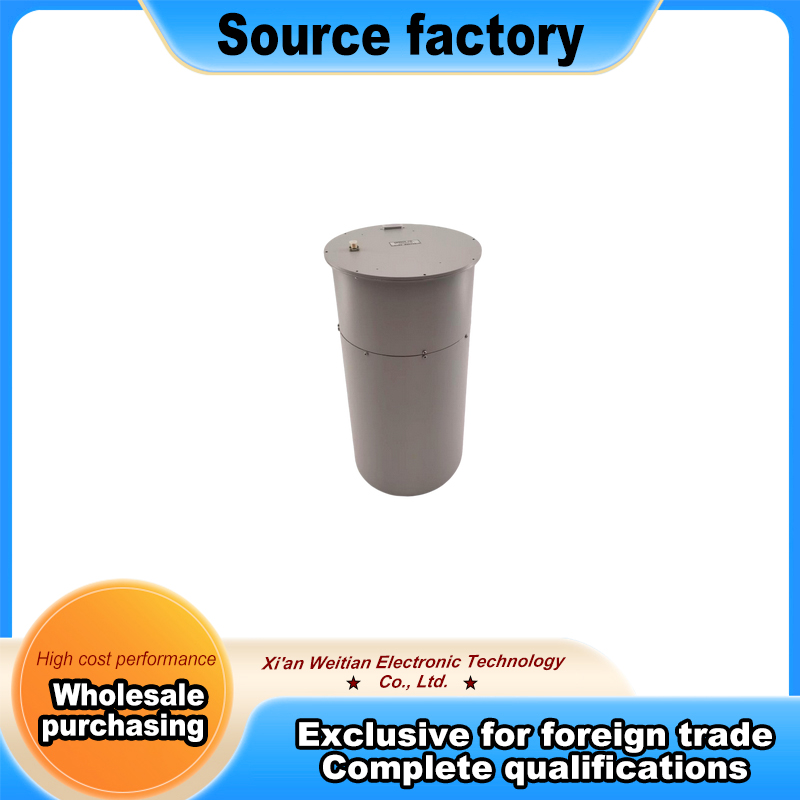

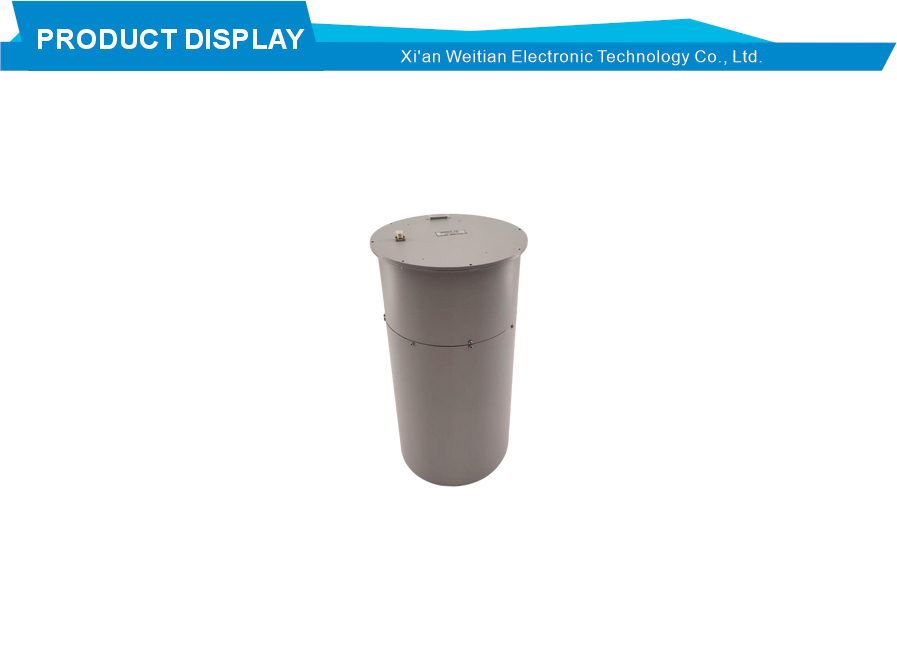

Este producto es una antena helicoidal profesional con un diseño de hélice cuadrifilar. La antena opera de 400MHz a 410MHz en la banda UHF y está construida en aluminio para una buena durabilidad. Como antena de hélice cuadrifilar, proporciona polarización circular izquierda que coincide con señales de enlace descendente de satélite específicas en este rango de frecuencia. El patrón de haz ofrece cobertura hemisférica con un amplio ancho de haz, manteniendo la recepción de la señal incluso cuando la antena está instalada en ángulo. La antena viene en un formato cilíndrico compacto con dimensiones de φ205*378 mm sin incluir el conector ni el soporte. Se puede montar interna o externamente según los requisitos de la aplicación. La antena cuenta con un conector tipo NK para una conexión segura y confiable.

Esta antena de hélice cuadrifilar ofrece un rendimiento eléctrico sólido en todo su rango operativo de 400MHz a 410MHz. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,8, lo que muestra una buena adaptación de impedancia. La ganancia es de 0 dB o superior, lo que proporciona suficiente intensidad de señal para la recepción de señales de satélite. La relación axial es de 3,0 dB o mejor, lo que garantiza una buena pureza de polarización circular. La polarización circular izquierda se adapta específicamente a ciertas señales de satélite Beidou y otros GNSS en la banda UHF. El patrón hemisférico de haz amplio significa que la antena puede recibir señales de satélites en varias elevaciones sin necesidad de apuntar con precisión. La construcción resiste altas temperaturas, vibraciones, humedad y entrada de agua, lo que la hace adecuada para instalaciones industriales y montadas en vehículos.

Una clara ventaja de esta antena cuadrifilar de hélice es su rendimiento dedicado a la navegación por satélite en la banda UHF. Se utiliza ampliamente para la recepción de señales de satélite y es una solución de antena convencional en el campo Beidou para bandas de frecuencia más bajas. La antena es ideal para aplicaciones que requieren una recepción confiable de señales GNSS en entornos desafiantes. El amplio ancho de haz permite que la antena se mantenga fija en los satélites incluso cuando el vehículo se inclina o gira. El tamaño más grande en comparación con los modelos de mayor frecuencia es típico para el funcionamiento en la banda UHF. La construcción robusta soporta condiciones exteriores, incluidas temperaturas extremas, lluvia y vibraciones. La principal limitación es el ancho de banda estrecho, ya que esta antena está optimizada específicamente para la banda satelital de 400-410MHz. Esto lo hace perfecto para aplicaciones de navegación por satélite dedicadas, pero no adecuado para guerra electrónica de banda ultraancha o comunicaciones de banda ancha.

En el uso práctico, esta antena cuadrifilar de hélice maneja muy bien las tareas de recepción de navegación por satélite en frecuencias UHF. Para los sistemas de posicionamiento Beidou que operan en esta banda, proporciona una recepción de señal confiable para una determinación precisa de la posición. La polarización circular izquierda coincide con las señales de satélite específicas, maximizando la intensidad de la señal recibida. Para instalaciones industriales y montadas en vehículos, la antena soporta vibraciones de caminos en mal estado y temperaturas extremas, desde el sol caliente hasta el frío glacial. La construcción resistente a la intemperie soporta la lluvia, la nieve y la humedad sin degradación del rendimiento. El patrón hemisférico de haz amplio significa que la antena continúa recibiendo señales incluso cuando se conduce a través de áreas con vista del cielo obstruida. El conector NK proporciona un punto de conexión seguro y resistente a la intemperie adecuado para uso en exteriores. Se presenta como un ejemplo sólido de cómo una antena de hélice cuadrifilar bien diseñada puede satisfacer las exigentes necesidades de Beidou y otras aplicaciones de navegación por satélite GNSS en 400-410 MHz.
