Antena Beidou de hélice cuadrifilar de 1,565 GHz

Antena de hélice cuadrifilar de 1,565 GHz para navegación por satélite Beidou

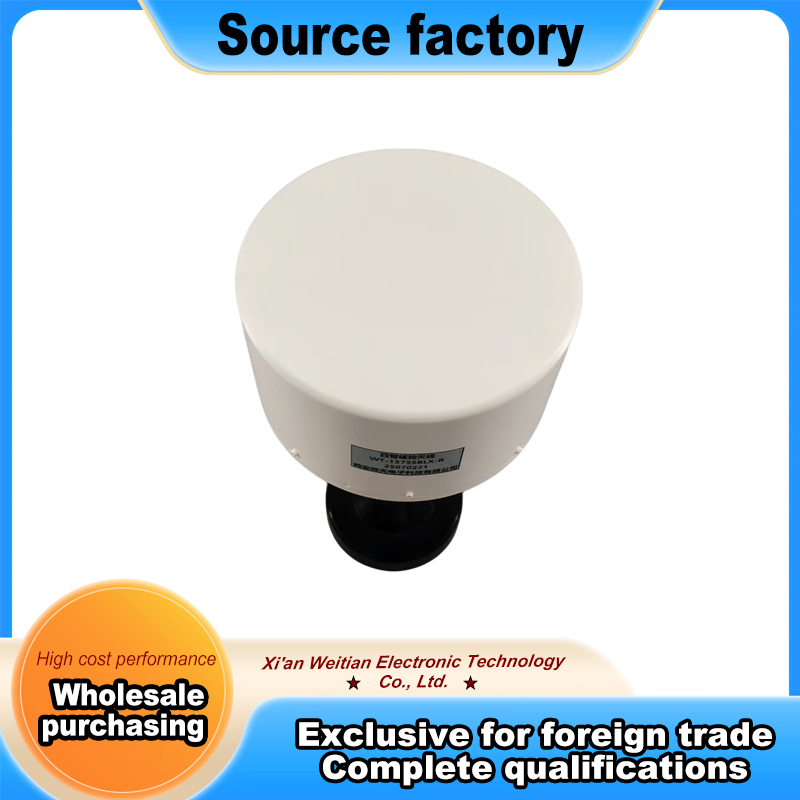

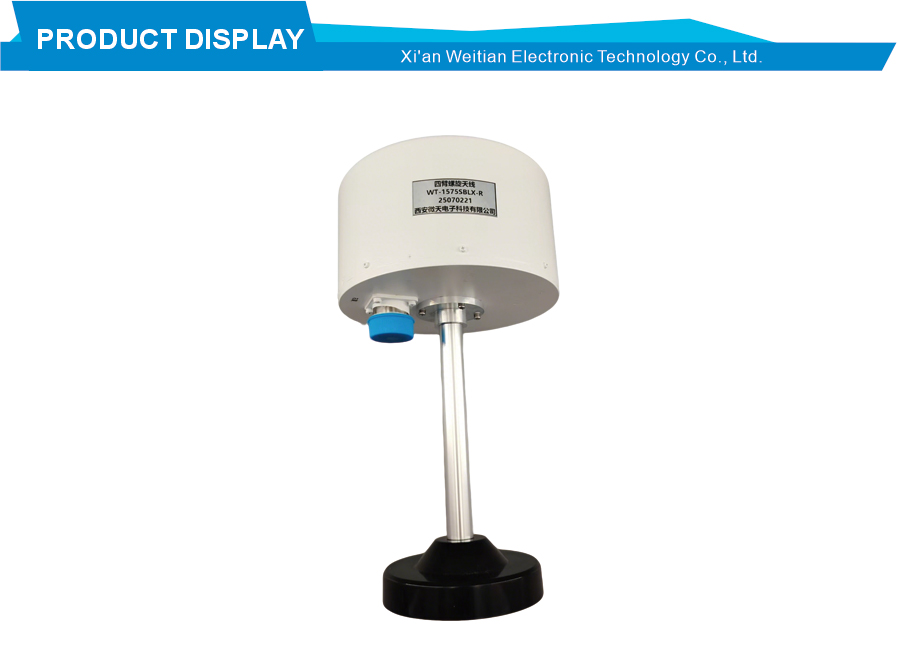

Este producto es una antena helicoidal profesional con un diseño de hélice cuadrifilar. La antena funciona a 1,565 GHz, que es la frecuencia principal de los sistemas de navegación por satélite Beidou, y está construida en aluminio para una buena durabilidad. Como antena de hélice cuadrifilar, proporciona polarización circular derecha que coincide perfectamente con las señales de enlace descendente de satélite. El patrón de haz ofrece cobertura hemisférica con un amplio ancho de haz, manteniendo la recepción de la señal incluso cuando la antena está instalada en ángulo. La antena viene en un formato cilíndrico compacto con dimensiones de φ163*109 mm sin incluir el conector ni el soporte. Se puede montar interna o externamente según los requisitos de la aplicación. La antena cuenta con un conector tipo SMA K para una fácil integración con los receptores.

Esta antena de hélice cuadrifilar ofrece un excelente rendimiento eléctrico en su frecuencia dedicada de 1,565 GHz. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,3, lo que muestra una excelente adaptación de impedancia. La ganancia es de 5 dB o superior, lo que proporciona una buena intensidad de señal para la recepción de señales de satélite. La relación axial es de 2,5 dB o mejor, lo que garantiza una pureza de polarización circular muy buena. La polarización circular derecha se adapta específicamente a Beidou y otras señales de satélite GNSS. El patrón hemisférico de haz amplio significa que la antena puede recibir señales de satélites en varias elevaciones sin necesidad de apuntar con precisión. La construcción resiste altas temperaturas, vibraciones, humedad y entrada de agua, lo que la hace adecuada para instalaciones industriales y montadas en vehículos.

Una clara ventaja de esta antena cuadrifilar de hélice es su rendimiento dedicado a la navegación por satélite. Se utiliza ampliamente para la recepción de señales de satélite y es una solución de antena convencional en el campo de Beidou. La antena es ideal para aplicaciones que requieren una recepción confiable de señales GNSS en entornos desafiantes. El amplio ancho de haz permite que la antena se mantenga fija en los satélites incluso cuando el vehículo se inclina o gira. El tamaño compacto facilita la integración en varios dispositivos y vehículos. La construcción robusta soporta condiciones exteriores, incluidas temperaturas extremas, lluvia y vibraciones. La principal limitación es el ancho de banda estrecho, ya que esta antena está optimizada específicamente para la banda satelital de 1.565GHz. Esto lo hace perfecto para aplicaciones de navegación por satélite dedicadas, pero no adecuado para guerra electrónica de banda ultraancha o comunicaciones de banda ancha.

En el uso práctico, esta antena cuadrifilar de hélice maneja muy bien las tareas de recepción de navegación por satélite. Para los sistemas de posicionamiento Beidou, proporciona una recepción de señal confiable para una determinación precisa de la posición. La polarización circular derecha coincide exactamente con las señales del satélite, maximizando la intensidad de la señal recibida. Para instalaciones montadas en vehículos, la antena resiste la vibración de caminos en mal estado y temperaturas extremas, desde el sol caliente hasta el frío glacial. La construcción resistente a la intemperie soporta la lluvia, la nieve y la humedad sin degradación del rendimiento. El patrón hemisférico de haz amplio significa que la antena continúa recibiendo señales incluso cuando se conduce a través de áreas con vista del cielo obstruida. El conector SMA K proporciona un punto de conexión compacto y preciso. Es un ejemplo sólido de cómo una antena de hélice cuadrifilar bien diseñada puede satisfacer las exigentes necesidades de Beidou y otras aplicaciones de navegación por satélite GNSS a 1,565 GHz.
