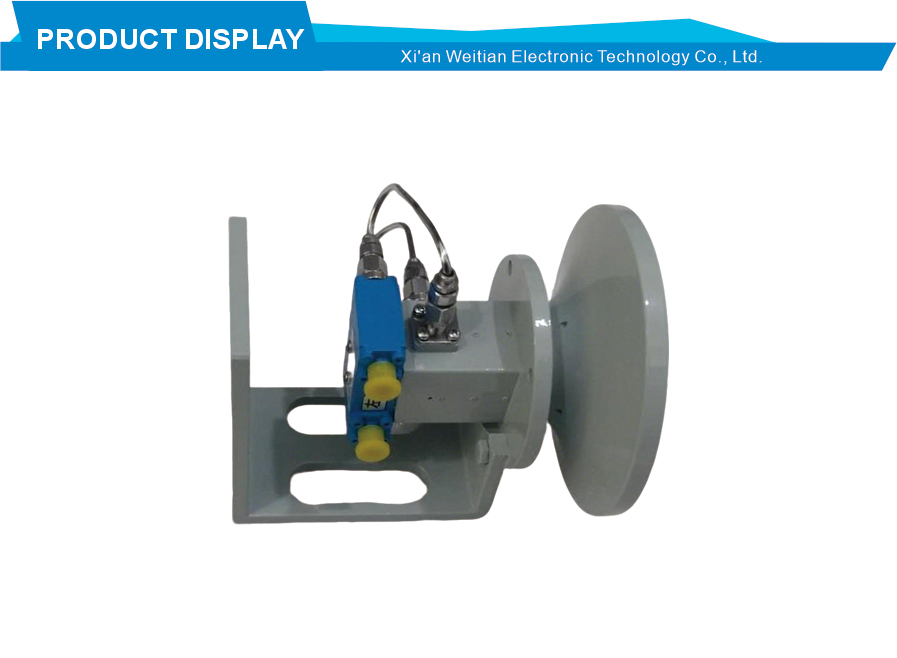

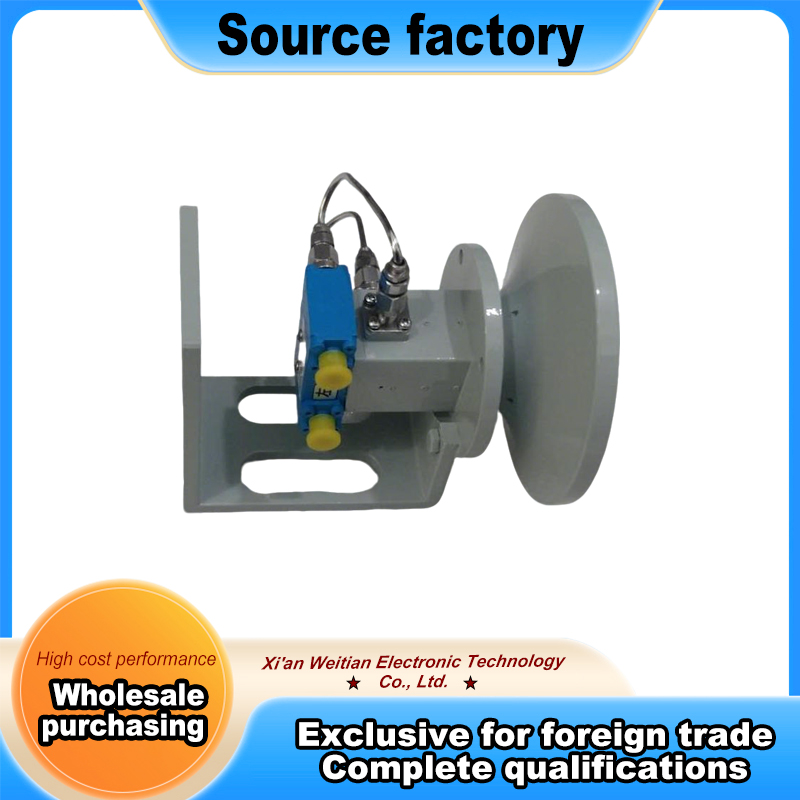

Antena de bocina circular doble con cuatro crestas de 6 a 40 GHz

Este producto es una antena de bocina de polarización circular dual versátil que presenta un diseño de cuatro crestas con un acoplador híbrido de 3 dB. La antena funciona de 6 GHz a 40 GHz y está fabricada en aluminio para ofrecer un peso ligero y una buena durabilidad. Como bocina polarizada dual con cuatro crestas, ofrece una cobertura de polarización circular de banda ultra ancha mucho mejor que los polarizadores de tabique que tienen un ancho de banda estrecho. Con el acoplador híbrido conectado, la antena proporciona polarización circular en múltiples décadas de frecuencia. Cuando se retira el acoplador, la antena funciona como una bocina de polarización lineal dual. Esto ofrece a los usuarios dos funciones en una antena. La estructura de cuatro crestas integra polarización dual sin necesidad de un transductor ortomodo externo, lo que hace que el sistema sea más ágil. La antena cuenta con un conector tipo K de precisión de 2,92 mm.

Esta antena de bocina polarizada circular ofrece un rendimiento eléctrico sólido en su rango operativo ultra amplio de 6 GHz a 40 GHz. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,7, lo que muestra una buena adaptación de impedancia en este ancho de banda tan amplio. La ganancia típica es de 10 dB, lo que proporciona suficiente intensidad de señal para la mayoría de las tareas de prueba y medición. El aislamiento del puerto es de 10 dB o superior y la relación axial es de 6,0 dB o inferior. El haz es uniforme con patrones simétricos en el plano E y el plano H y una baja polarización cruzada. Esto hace que la antena sea adecuada como antena de alimentación o de prueba. La construcción de aluminio garantiza confiabilidad a largo plazo incluso con manipulación frecuente. El conector K de 2,92 mm es un tipo de precisión adecuado para trabajos de alta frecuencia de hasta 40 GHz.

Una clara ventaja de esta bocina circular dual con cuatro crestas es su excelente equilibrio entre ancho de banda ultra amplio, flexibilidad de polarización y costo moderado. Es ideal para sistemas de guerra electrónica y reconocimiento de banda ancha, seguimiento y control de telemetría, alcances espaciales, comunicaciones por satélite portátiles y terminales en movimiento, pruebas de cámaras anecoicas de microondas, pruebas de compatibilidad electromagnética, radares y seguridad a baja altitud, así como sistemas de comunicaciones y redes privadas de próxima generación. La flexibilidad de polarización es una ventaja clave. Retire el acoplador híbrido y la antena se convierte en una bocina de polarización lineal dual para mediciones tradicionales. Vuelva a colocar el acoplador y funcionará como una antena de polarización circular para aplicaciones de radar y satélite. Esta antena tiene múltiples propósitos. El costo es moderado en comparación con las soluciones premium basadas en OMT, mientras que el rendimiento es mucho mejor que los diseños simples de polarizador de tabique.

En la práctica, esta bocina de polarización circular dual maneja muy bien tareas profesionales. Para aplicaciones de reconocimiento y guerra electrónica, la cobertura de banda ultra ancha de 6 GHz a 40 GHz permite la detección y análisis de señales en múltiples bandas sin cambiar de antena. Para el seguimiento y control de telemetría, la capacidad de cambiar entre polarización lineal y circular brinda a los operadores flexibilidad para trabajar con diferentes sistemas. Para terminales portátiles de comunicaciones por satélite, el diseño compacto y la ganancia moderada proporcionan enlaces confiables. Para pruebas de cámara anecoica y rangos de medición de antenas, el patrón simétrico y la baja polarización cruzada ayudan a producir resultados precisos. El conector K de 2,92 mm es preciso y adecuado para conexiones repetidas. La construcción de aluminio mantiene la antena liviana para facilitar su transporte y montaje. Es un ejemplo sólido de cómo una bocina circular doble con cuatro crestas bien diseñada puede satisfacer las exigentes necesidades de las aplicaciones de comunicación, pruebas y reconocimiento de banda ancha de 6 GHz a 40 GHz.
