Antena de bocina polarizada circular con tabique de 37-42 GHz

Antena de bocina de polarización circular doble Diseño de tabique de 37-42 GHz

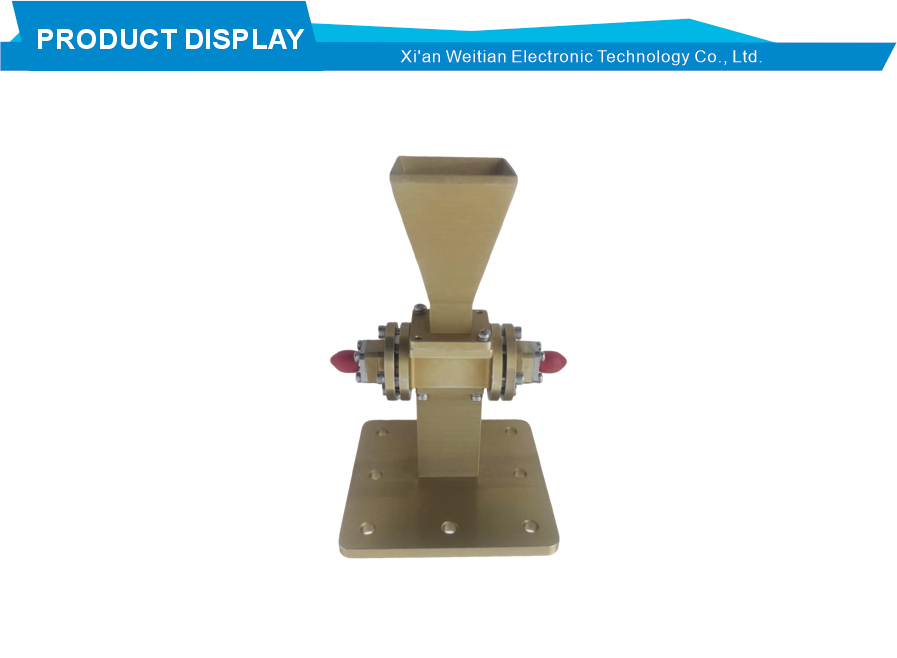

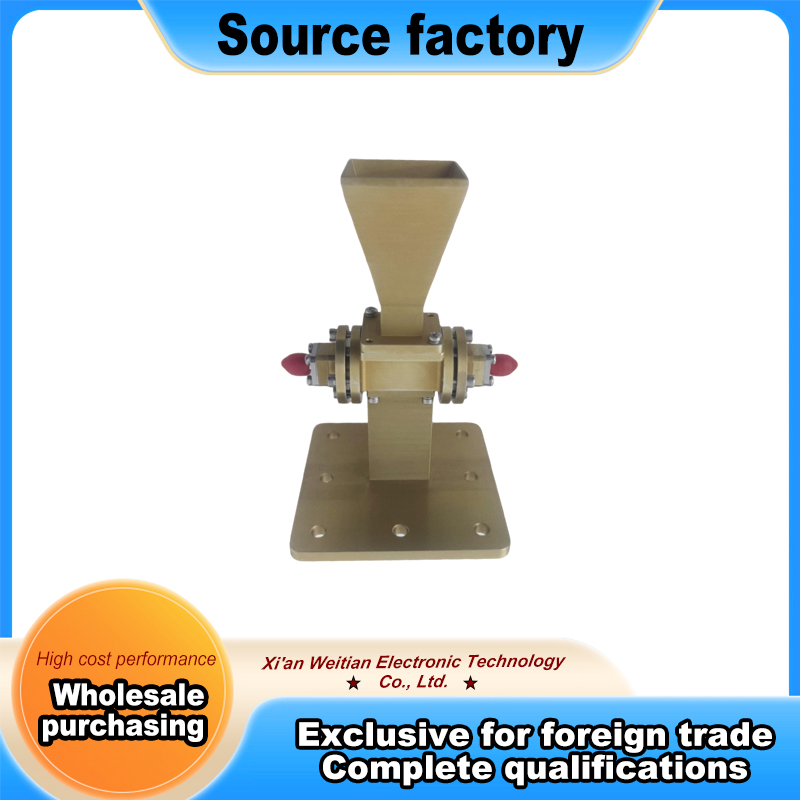

Este producto es una antena de bocina de polarización circular dual de alto rendimiento que presenta un polarizador circular de tabique montado en una apertura de bocina cuadrada o cónica. La antena funciona de 37 GHz a 42 GHz en la banda Ka y está construida en aluminio para lograr un peso ligero y una buena durabilidad. Como bocina de polarización circular dual, utiliza un polarizador de tabique metálico o dieléctrico para convertir la polarización lineal directamente en polarización circular pura, ya sea a la izquierda o a la derecha. El tabique está montado en la abertura del cuerno, lo que hace que la estructura sea muy sencilla. Este diseño evita la necesidad de complejos transductores ortomodales de guía de ondas y acopladores híbridos. La antena cuenta con un conector tipo K de precisión de 2,4 mm para funcionamiento en alta frecuencia.

Esta antena de bocina polarizada circular ofrece un excelente rendimiento eléctrico en todo su rango operativo de 37 GHz a 42 GHz. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,5, lo que muestra una excelente adaptación de impedancia en frecuencias de ondas milimétricas. La ganancia es de 20 dB o superior, lo que proporciona una fuerte intensidad de señal para aplicaciones exigentes. El aislamiento del puerto es de 19 dB o superior y la relación axial es de 2,0 dB o inferior, lo que significa que la pureza de la polarización es muy buena. El diseño del tabique ofrece una baja pérdida de inserción porque la pérdida en la trayectoria de la guía de ondas es mucho menor que la de los diseños de polarizador interno. El centro de fase es estable en toda la banda operativa. La construcción simple mantiene el costo bajo y al mismo tiempo ofrece un rendimiento de nivel profesional para aplicaciones de polarización circular.

Una clara ventaja de esta bocina polarizada circular Septum es su excelente equilibrio entre rendimiento, simplicidad y bajo costo. Los principales escenarios de aplicación incluyen comunicaciones por satélite, seguimiento y control de telemetría, alcances espaciales, radares meteorológicos, radares de seguridad a baja altitud, contramedidas electrónicas, receptores de reconocimiento, pruebas de cámaras anecoicas de microondas, calibración de antenas, comunicaciones de corto alcance por ondas milimétricas, escenarios industriales, sistemas de drones y comunicaciones tácticas. El diseño de tabique es la combinación de antena y alimentación de polarización circular de bajo costo más común utilizada en ingeniería. En comparación con las soluciones basadas en transductores ortomodo y acopladores híbridos, esta antena tiene una estructura mucho más simple y un costo menor, lo que la hace adecuada para la producción en volumen en aplicaciones comerciales y militares. El rendimiento de la relación axial es excelente con alta pureza de polarización. El diseño es compatible con bocinas cuadradas y cónicas en varias bandas de frecuencia.

En el uso práctico, esta bocina de polarización circular dual maneja muy bien tareas profesionales de ondas milimétricas. Para terminales terrestres de comunicaciones por satélite, sirve como antena de alimentación confiable para transceptores de banda Ka. El sensor de polarización circular fijo, ya sea izquierdo o derecho, es muy adecuado para el funcionamiento con polarización única. Para radares meteorológicos y radares de seguridad a baja altitud, la baja relación axial garantiza una detección precisa de precipitaciones y objetivos. Para pruebas de cámara anecoica y calibración de antenas, el centro de fase estable y los lóbulos laterales bajos ayudan a producir resultados de medición precisos. El conector K de 2,4 mm es preciso y adecuado para trabajos de alta frecuencia de hasta 42 GHz. La construcción de aluminio mantiene la antena liviana y al mismo tiempo proporciona una buena durabilidad. El tamaño compacto facilita la integración en sistemas donde el espacio es limitado. Es un ejemplo sólido de cómo una bocina polarizada circular con tabique bien diseñada puede satisfacer las exigentes necesidades de las aplicaciones de prueba, radar y comunicaciones por satélite en banda Ka, al tiempo que ofrece una excelente relación calidad-precio.
