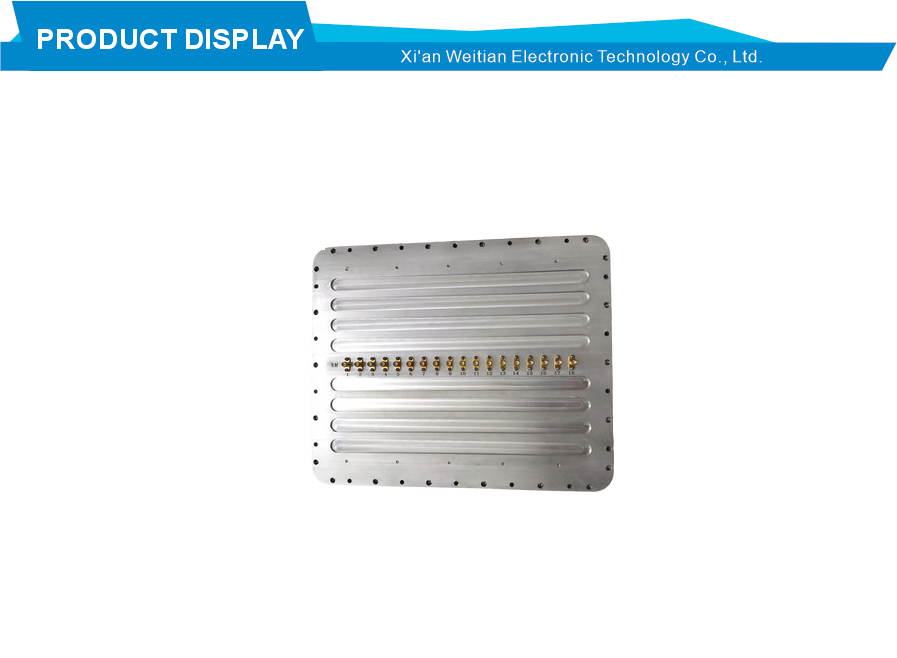

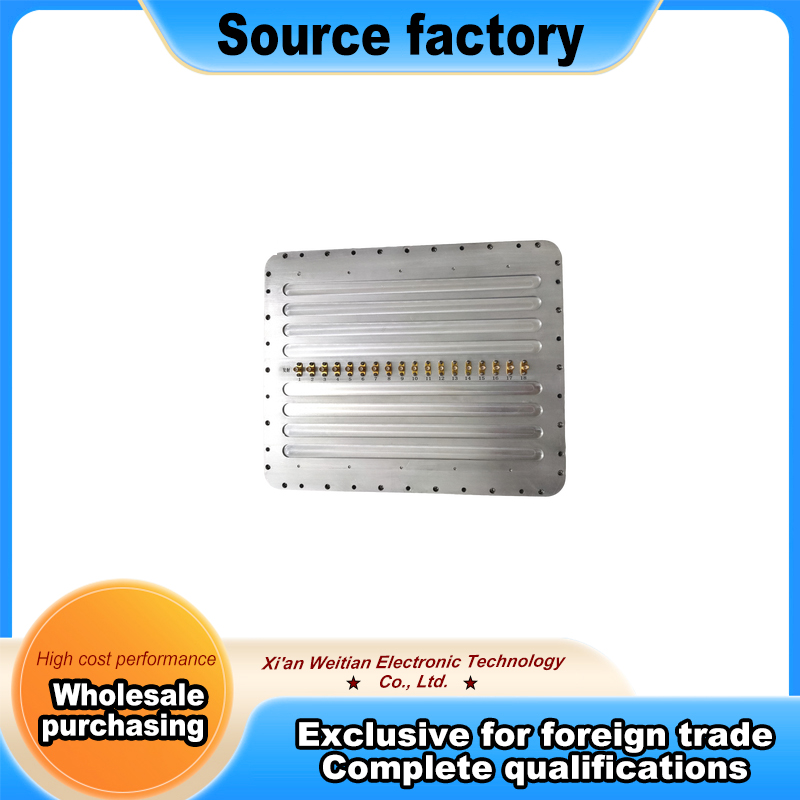

Antena de escaneo de frecuencia de matriz ranurada de banda X

Antena de matriz ranurada de escaneo de frecuencia de banda X para radar de seguridad de baja altitud

Este producto es una antena de matriz profesional que presenta un diseño de escaneo de frecuencia de guía de onda ranurada para aplicaciones de radar de seguridad. La antena funciona a 10,52 GHz con un ancho de banda de 250 MHz. Consta de conjuntos de recepción y transmisión separados, con el conjunto de recepción colocado encima del conjunto de transmisión en alineación horizontal. Como matriz de guía de ondas ranurada, ofrece cobertura en forma de abanico de gran ángulo con escaneo de haz electrónico. El conjunto de recepción tiene 48 conjuntos de líneas y el conjunto de transmisión tiene 16 conjuntos de líneas. La antena proporciona muy buena ganancia tanto para la ruta de transmisión como para la de recepción. El escaneo electrónico significa que no hay piezas mecánicas móviles.

Esta matriz de escaneo de frecuencia ofrece un rendimiento eléctrico sólido en la banda X. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,5, lo que muestra una buena adaptación de impedancia. La cobertura del haz de azimut es de 120 grados o más, lo que permite que una sola antena cubra un área grande en forma de abanico. Esto reduce la cantidad de estaciones necesarias y reduce los costos de implementación. La ganancia de la matriz de recepción es muy alta y la ganancia de la matriz de transmisión también es muy buena. El ancho del haz de elevación es lo suficientemente amplio para una cobertura adecuada. Los niveles de los lóbulos laterales son bajos, lo que ayuda a rechazar los obstáculos del terreno y reduce las falsas alarmas en terrenos complejos.

Una clara ventaja de este conjunto de guías de ondas ranuradas es su capacidad de escaneo electrónico de frecuencia. Es ampliamente utilizado para radares de vigilancia de seguridad a baja altitud, monitoreo de seguridad y radares de vigilancia de superficies de aeropuertos. La configuración de 48 elementos de recepción y 16 de transmisión proporciona un buen equilibrio entre detección de largo alcance y recepción de alta sensibilidad. El escaneo electrónico permite una rápida dirección del haz sin desgaste mecánico, lo que resulta en una baja tasa de fallas y un mantenimiento simple. El diseño de transmisión y recepción en capas con alineación central proporciona un buen aislamiento y un rendimiento estable de detección de radar.

En el uso práctico, esta antena de matriz maneja muy bien las tareas de seguridad y vigilancia. Para aplicaciones de seguridad en corredores largos y estrechos, como fronteras, costas o tuberías, la cobertura de gran angular es ideal. Para la vigilancia del espacio aéreo a baja altitud, el escaneo electrónico proporciona una respuesta rápida a objetivos que se mueven rápidamente. El diseño de lóbulo lateral bajo ayuda a mantener la precisión de la detección incluso en terrenos complejos. Se presenta como un ejemplo sólido de un conjunto ranurado de escaneo de frecuencias bien diseñado para aplicaciones de radar de seguridad de banda X.
