Conjunto de comunicaciones por satélite de alta potencia de 2000 W

Antena dipolo simétrica de 1,49-1,76 GHz para satélite y Beidou

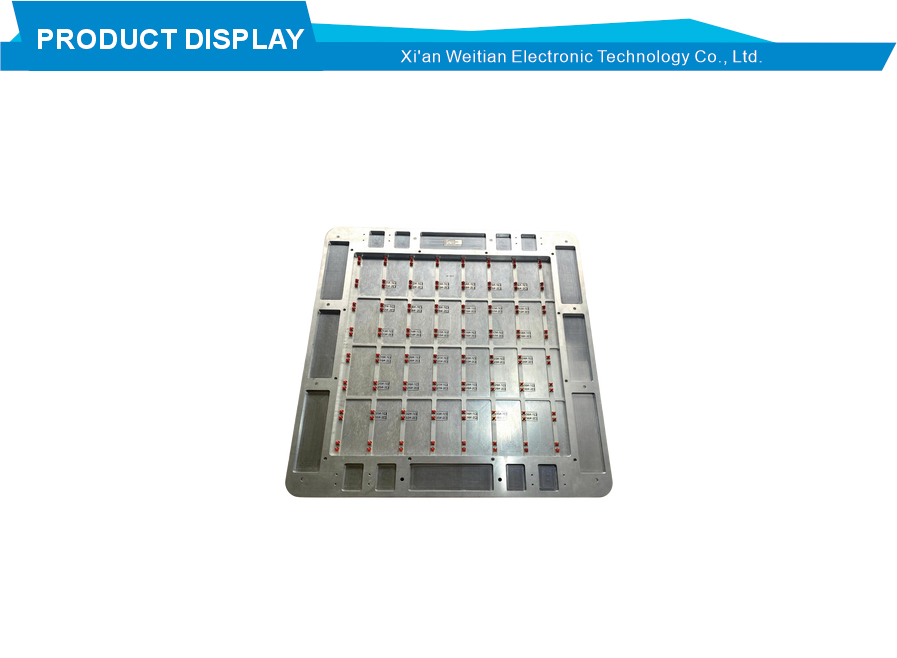

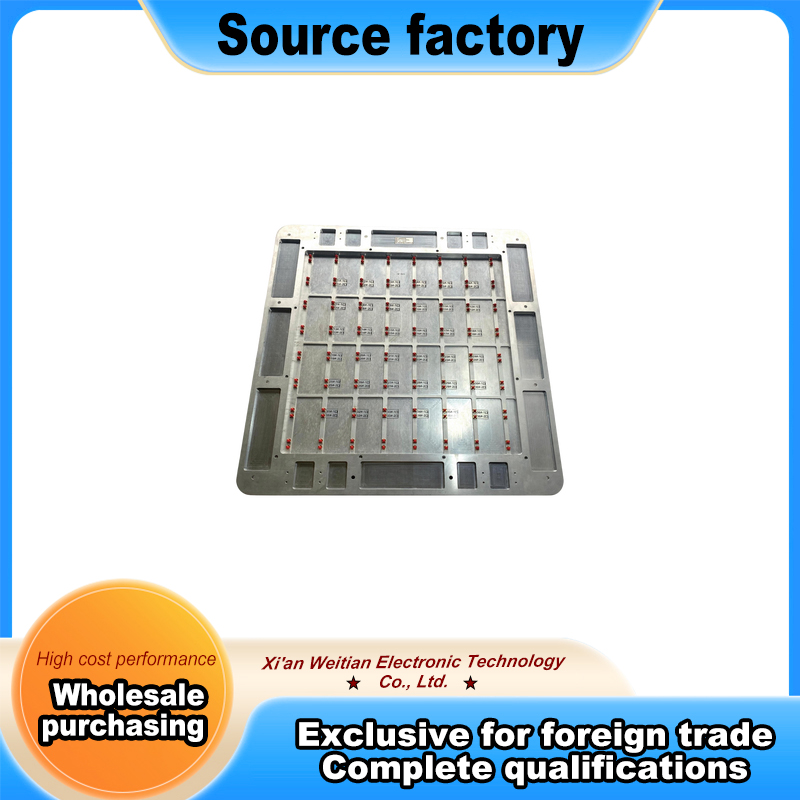

Este producto es una antena de matriz profesional que presenta un diseño de matriz dipolar simétrica. La antena opera desde 1,49GHz a 1,76GHz en la banda L con 64 elementos dispuestos en una configuración de rejilla de 8x8. Como matriz dipolo simétrica, ofrece cobertura de banda ancha para comunicaciones por satélite, telemetría y servicios de mensajes cortos. La antena proporciona polarización lineal dual de 45 grados, que coincide con los esquemas de polarización de satélites comunes. La matriz presenta capacidad de escaneo de haz completo con cobertura de azimut de 360 ​​grados y cobertura de elevación de hasta 45,5 grados. La antena admite una transmisión de potencia de onda continua muy alta. Dispone de conector tipo SMA K.

Esta matriz de dipolos simétricos ofrece un rendimiento eléctrico excelente en todo su rango operativo de 1,49 GHz a 1,76 GHz. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 1,5, lo que muestra una muy buena adaptación de impedancia. La eficiencia de apertura es superior al 61 por ciento, lo que significa que la antena utiliza la mayor parte de su área física de manera efectiva para la radiación. El diseño de matriz de alta densidad de 8x8 proporciona una sólida capacidad de formación de haces con patrones de radiación limpios y una buena supresión de interferencias. La polarización lineal dual de 45 grados reduce la pérdida por desajuste de polarización y mejora la sensibilidad del receptor. La capacidad de manejo de potencia es muy alta para la transmisión de ondas continuas.

Una clara ventaja de este conjunto de dipolos simétricos es su capacidad de escaneo de haz completo y su manejo de alta potencia. Es ampliamente utilizado para mensajes cortos Beidou, satélites Tiantong, comunicaciones por satélite de órbita terrestre baja, seguimiento y control de telemetría satelital, telemetría de aviación, satélites marítimos y temporización y radiogoniometría de satélites. El escaneo del haz de azimut de 360 ​​grados permite una búsqueda y seguimiento rápidos en un amplio espacio aéreo. La alta eficiencia de apertura significa una mejor ganancia para un tamaño físico determinado. La capacidad de potencia de onda continua de 2000 W satisface las necesidades de transmisión de larga distancia y de enlace ascendente por satélite.

En el uso práctico, esta antena de matriz maneja muy bien las tareas de comunicación por satélite profesionales. Para Beidou y terminales terrestres satelitales, proporciona enlaces ascendentes y descendentes confiables con dirección electrónica del haz. La polarización lineal dual de 45 grados coincide perfectamente con las señales de satélite. La matriz de 8x8 ofrece un buen control del haz para rastrear satélites en movimiento. La antena se puede integrar en marquesinas, vehículos o instalaciones fijas. Se presenta como un ejemplo sólido de un conjunto de dipolos simétricos bien diseñado para aplicaciones satelitales y Beidou exigentes de 1,49 GHz a 1,76 GHz.
