Sonda abierta de guía de onda coaxial de 2,92 mm con soporte

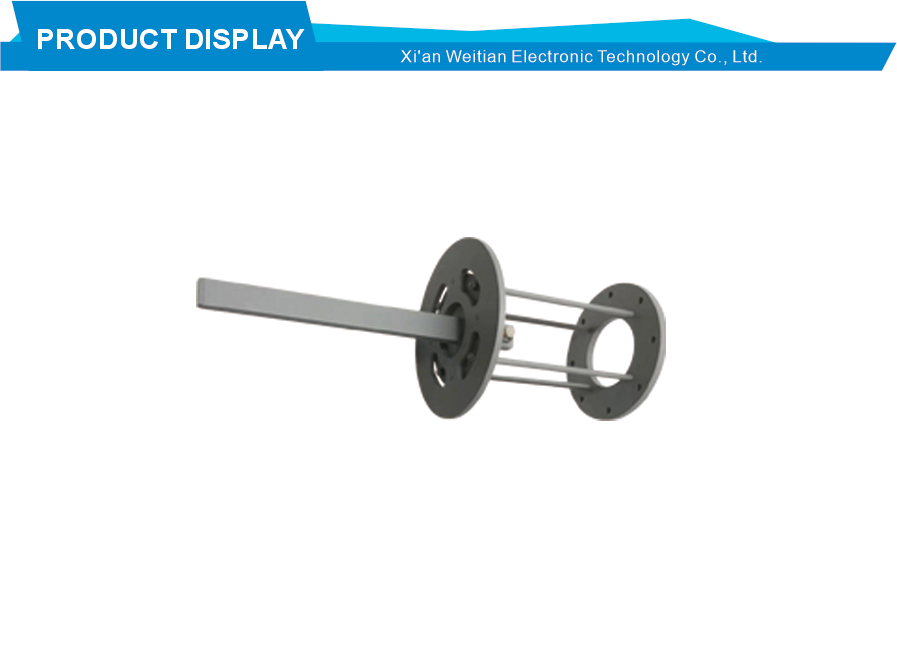

Sonda abierta de guía de onda de entrada coaxial con soporte en forma de I

Este producto es una sonda de medición de campo cercano de antena bien diseñada con una estructura de entrada coaxial y un práctico soporte de montaje. La sonda viene con un conector tipo precisión de 2,92 K y funciona desde 9,84 GHz hasta 15 GHz. Está construido con materiales de cobre y aluminio para una buena durabilidad y un rendimiento eléctrico constante. Como sonda de entrada coaxial, esta unidad presenta un diseño de guía de ondas de extremo abierto que se alimenta a través de un cable coaxial. Esto facilita la conexión a equipos de prueba de RF estándar. Lo que distingue a este modelo es el soporte en forma de I incluido con revestimiento de material absorbente. El soporte proporciona un posicionamiento estable durante las mediciones, mientras que el material absorbente ayuda a reducir los reflejos no deseados de la estructura de montaje. Esta combinación ofrece resultados de medición más limpios en comparación con las sondas sujetas a accesorios de metal desnudo.

Esta sonda de campo cercano opera en el rango de frecuencia de 9,84 GHz a 15 GHz. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 2,2, lo que es bueno para este tipo de sonda de estructura abierta. La ganancia es sólida de 8 dB, lo que proporciona suficiente captación de señal para la mayoría de las tareas de escaneo de campo cercano. El conector de 2,92 K es un tipo de precisión fabricado para trabajos de alta frecuencia hasta bandas de ondas milimétricas. La estructura de guía de ondas abierta ofrece polarización pura y buena compatibilidad con interfaces de guía de ondas estándar. La sonda ofrece una alta resolución espacial, lo que permite a los usuarios capturar detalles finos del campo electromagnético. La medición del perfil de la viga es precisa y fiable. La sonda maneja bien niveles de potencia altos y resiste eficazmente las interferencias externas. Uno de los beneficios clave es la visualización de la distribución de campo, que ayuda a localizar defectos en antenas o sistemas de una manera muy directa.

Una clara ventaja de esta sonda de entrada coaxial es su diseño práctico para entornos de prueba del mundo real. El soporte en forma de I con material absorbente marca una gran diferencia al realizar mediciones prácticas. Sin dicho soporte, los usuarios tienen que sostener la sonda con la mano o instalar accesorios temporales, lo cual puede introducir errores. El material absorbente del soporte reduce los reflejos que de otro modo podrían distorsionar las lecturas de campo. La sonda se utiliza ampliamente para el escaneo de fase de amplitud de antenas de microondas y el mapeo de distribución de campo. Sus principales áreas de aplicación incluyen la resolución de problemas de interferencias EMC de baja frecuencia, mediciones de campo cercano y lejano de antenas, posicionamiento de fugas y tareas específicas de radares satelitales. Para los ingenieros que trabajan en pruebas de antenas, diagnóstico de reflectores o validación de sistemas de comunicaciones por satélite, esta unidad proporciona una referencia de medición estable y repetible.

En el uso práctico, esta sonda abierta Waveguide maneja muy bien las tareas de diagnóstico profesional. Para rangos de prueba de antenas, sirve como sonda receptora confiable para sistemas de escaneo de campo cercano. Su ganancia de 8 dB y su rendimiento estable ayudan a producir mapas de campo limpios que revelan variaciones de amplitud y fase a lo largo de la apertura de la antena. En el trabajo de EMC, ayuda a localizar fuentes de interferencias e identificar puntos de fuga en gabinetes blindados o en superficies de equipos. El soporte en forma de I permite a los usuarios colocar la sonda con precisión y dejarla en su lugar mientras toman medidas. Esto libera ambas manos para operar el equipo de prueba. La construcción de cobre y aluminio le da a la sonda buena resistencia y al mismo tiempo la mantiene lo suficientemente liviana para un fácil manejo. El conector de 2,92 K es robusto y adecuado para conexiones y desconexiones repetidas. Es un ejemplo sólido de cómo una sonda de entrada coaxial bien diseñada con un soporte adecuado puede satisfacer las exigentes necesidades de medición de campo cercano y diagnóstico de antenas.
