Sonda abierta de guía de onda de entrada coaxial WR284

Sonda abierta de guía de onda de entrada coaxial WR284

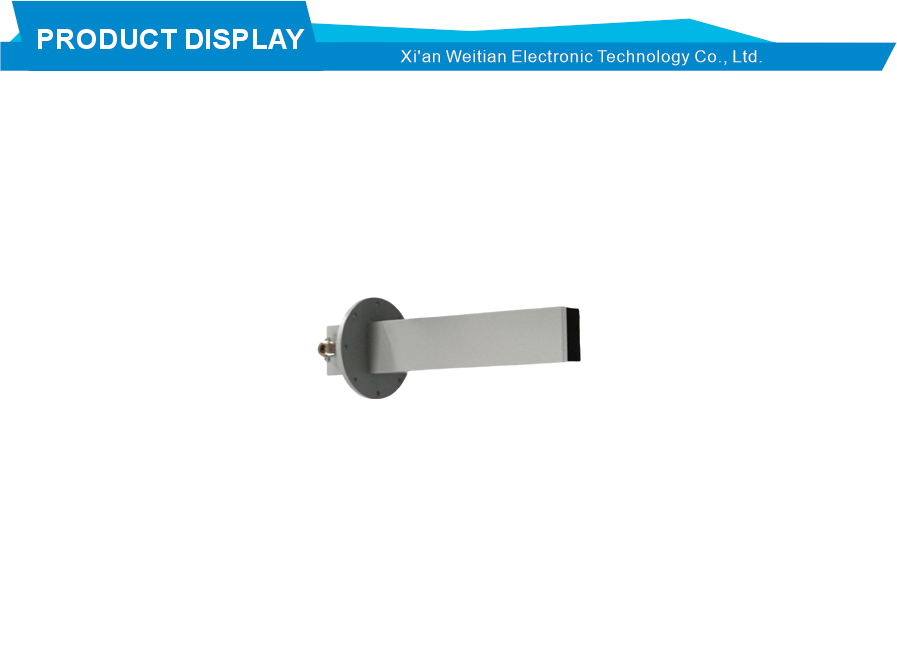

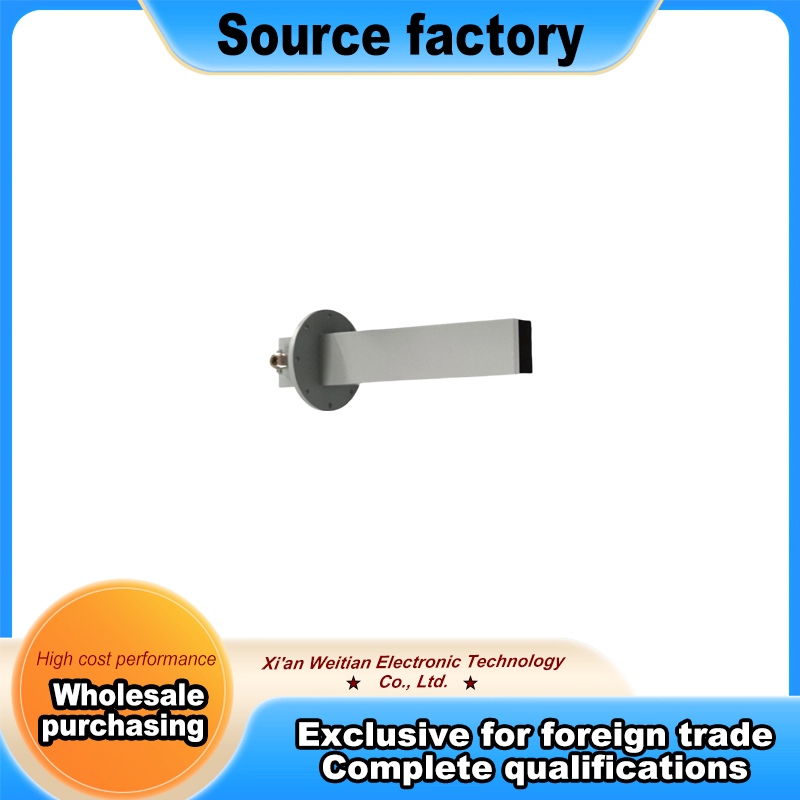

Este producto es una sonda de medición de campo cercano de antena bien diseñada con una estructura de entrada coaxial. El modelo se basa en un tamaño de guía de ondas WR284 (BJ32) y viene con un conector tipo NK estándar. Está construido con materiales de cobre y aluminio para una buena durabilidad y un rendimiento eléctrico constante. Como sonda de entrada coaxial, esta unidad presenta un diseño de guía de ondas de extremo abierto que se alimenta a través de un cable coaxial. Esto hace que sea mucho más fácil conectarse a equipos de prueba de RF estándar en comparación con sondas de guía de ondas puras. La estructura de guía de ondas abierta ofrece polarización pura y buena compatibilidad con interfaces de guía de ondas estándar. La sonda ofrece una alta resolución espacial, lo que permite a los usuarios capturar detalles finos del campo electromagnético. La medición del perfil de la viga es precisa y fiable. Esta combinación de conveniencia coaxial y rendimiento de guía de ondas hace que la sonda sea una opción práctica para muchas aplicaciones de laboratorio y de campo.

Esta sonda de campo cercano opera en el rango de frecuencia de la banda S de 2,6 GHz a 3,95 GHz. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 2,5, lo cual es típico para este tipo de sonda de estructura abierta. La ganancia es sólida de 8 dB, lo que proporciona suficiente captación de señal para la mayoría de las tareas de escaneo de campo cercano. El conector NK es un tipo resistente y ampliamente utilizado, lo que facilita la búsqueda de cables y adaptadores compatibles. La sonda maneja bien niveles de potencia altos y resiste eficazmente las interferencias externas. Uno de los beneficios clave es la visualización de la distribución de campo. Los ingenieros pueden ver cómo se comporta el campo en el área escaneada, lo que ayuda a localizar defectos en antenas o sistemas de una manera muy directa. La construcción simple pero robusta mantiene el costo razonable y al mismo tiempo ofrece un rendimiento de nivel profesional para tareas de medición.

Una clara ventaja de esta sonda de entrada coaxial es su rendimiento en aplicaciones de escaneo de campo cercano de antena y mapeo de campo. La característica de polarización pura garantiza que las mediciones no se vean contaminadas por señales de polarización cruzada no deseadas. Esto es fundamental a la hora de caracterizar antenas de alto rendimiento. La sonda se utiliza ampliamente para el escaneo de fase de amplitud de antenas de microondas y el mapeo de distribución de campo. Sus principales áreas de aplicación incluyen la resolución de problemas de interferencias EMC de baja frecuencia, mediciones de campo cercano y lejano de antenas, posicionamiento de fugas y tareas específicas de radares satelitales. Para los ingenieros que trabajan en pruebas de antenas en fase, diagnóstico de reflectores o validación de sistemas de comunicación por satélite, esta unidad proporciona una referencia de medición estable y repetible. La entrada coaxial también significa que los usuarios no necesitan adaptadores de guía de ondas especiales ni configuraciones complejas. Simplemente conecte un cable coaxial estándar y la sonda estará lista para funcionar.

En el uso práctico, esta sonda abierta Waveguide maneja muy bien las tareas de diagnóstico profesional. Para rangos de prueba de antenas, sirve como sonda receptora confiable para sistemas de escaneo de campo cercano. Su ganancia de 8 dB y su rendimiento estable ayudan a producir mapas de campo limpios que revelan variaciones de amplitud y fase a lo largo de la apertura de la antena. En el trabajo de EMC, ayuda a localizar fuentes de interferencias e identificar puntos de fuga en gabinetes blindados o en superficies de equipos. La construcción de cobre y aluminio le da a la sonda una buena resistencia y al mismo tiempo la mantiene lo suficientemente liviana para montarla en brazos de escáner automatizados o dispositivos de posicionamiento manuales. El conector NK es robusto y resiste conexiones y desconexiones repetidas en entornos de laboratorio ajetreados. Se presenta como un ejemplo sólido de cómo una sonda de entrada coaxial bien diseñada con estructura de guía de onda abierta puede satisfacer las exigentes necesidades de medición de campo cercano de banda S y diagnóstico de antena.
