Sonda abierta de guía de onda de entrada combinada WR18

Sonda abierta de guía de onda de entrada combinada WR18

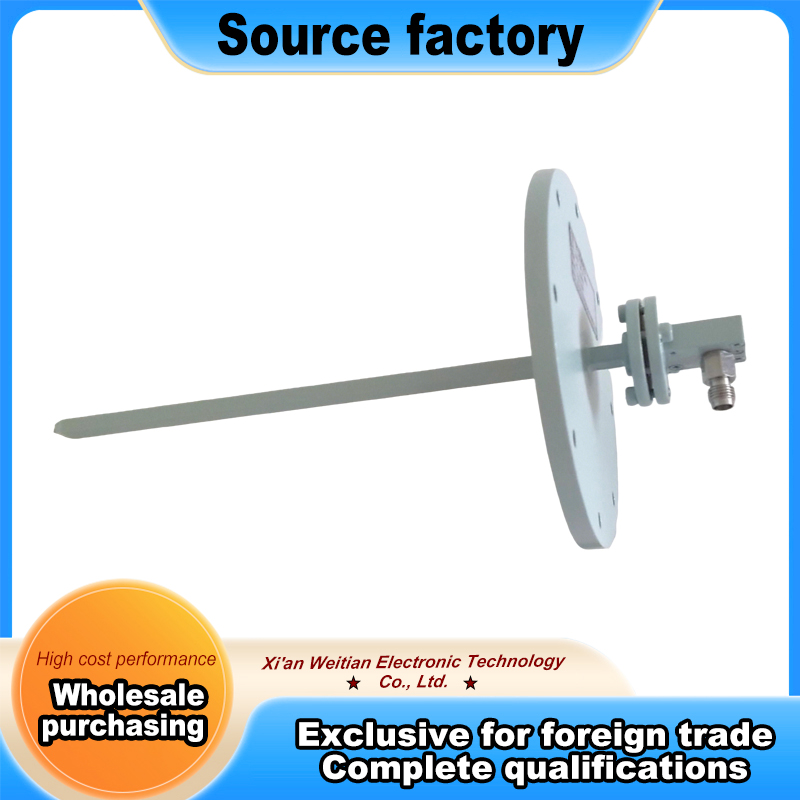

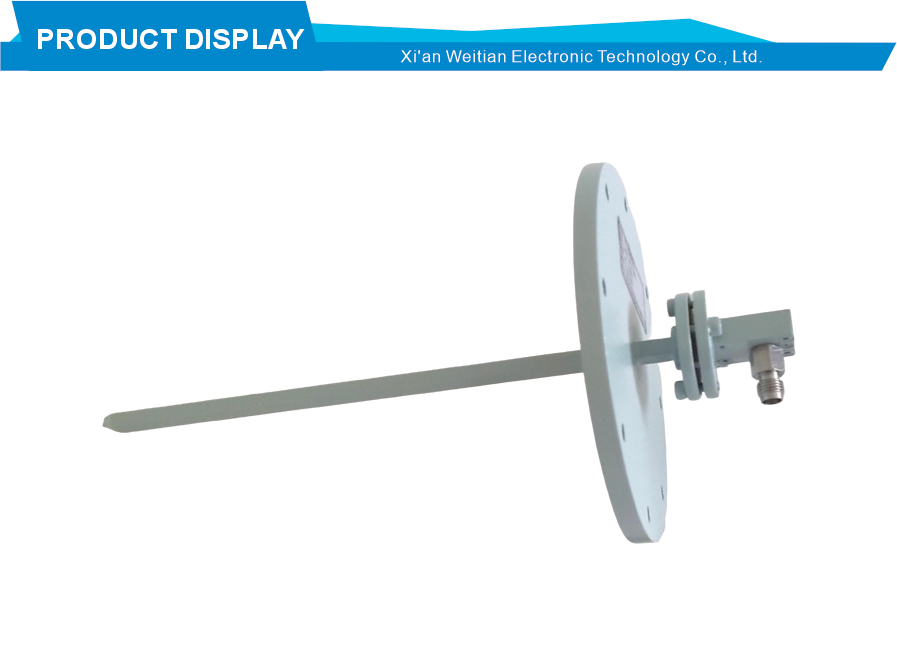

Este producto es una sonda de medición de campo cercano de antena de calidad profesional con un diseño combinado de guía de ondas y entrada coaxial. El modelo está construido alrededor de un tamaño de guía de ondas WR18 (BJ500) y viene con un conector de precisión de 1,85 K. Está construido con materiales de cobre y aluminio para mayor durabilidad y contacto eléctrico confiable. Como sonda abierta de guía de onda, esta unidad presenta una estructura abierta simple pero efectiva. El diseño de entrada combinado ofrece a los usuarios opciones de alimentación flexibles. A diferencia de las sondas rígidas de un solo propósito, esta unidad puede funcionar con diferentes configuraciones de equipos de prueba. La estructura de guía de ondas abierta ofrece polarización pura y buena compatibilidad con interfaces de guía de ondas estándar. Esto convierte a la sonda en una opción sólida para los ingenieros que necesitan una caracterización de campo precisa en el rango de ondas milimétricas.

Esta sonda de campo cercano opera en la banda de ondas milimétricas de 40 GHz a 60 GHz. La relación de onda estacionaria de voltaje (VSWR) tiene una clasificación de 2,5, lo cual es típico para este tipo de sonda de estructura abierta. La ganancia es sólida de 8 dB, lo que proporciona suficiente captación de señal para la mayoría de las tareas de escaneo de campo cercano. El conector de 1,85 K es un tipo de precisión fabricado específicamente para trabajos con ondas milimétricas. La sonda ofrece una alta resolución espacial, lo que significa que los usuarios pueden capturar detalles finos del campo electromagnético. La medición del perfil de la viga es precisa y fiable. La sonda también maneja bien niveles de potencia altos y resiste interferencias externas. Uno de los beneficios clave es la visualización de la distribución de campo. Los ingenieros pueden ver cómo se comporta el campo en el área escaneada, lo que ayuda a localizar defectos en antenas o sistemas de una manera muy directa.

Una clara ventaja de esta sonda abierta Waveguide es su rendimiento en aplicaciones de escaneo de campo cercano de antena y mapeo de campo. La característica de polarización pura garantiza que las mediciones no se vean contaminadas por señales de polarización cruzada no deseadas. Esto es fundamental a la hora de caracterizar antenas de alto rendimiento. La sonda se utiliza ampliamente para el escaneo de fase de amplitud de antenas de microondas y el mapeo de distribución de campo. Sus principales áreas de aplicación incluyen la resolución de problemas de interferencias EMC de baja frecuencia, mediciones de campo cercano y lejano de antenas, posicionamiento de fugas y tareas específicas de radares satelitales. Para los ingenieros que trabajan en pruebas de antenas en fase, diagnóstico de reflectores o validación de sistemas de comunicación por satélite, esta unidad proporciona una referencia de medición estable y repetible. La construcción robusta también significa que la sonda puede soportar el uso regular en entornos de laboratorio ajetreados sin problemas.

En el uso práctico, esta sonda de medición de campo cercano de antena maneja muy bien tareas profesionales de diagnóstico de ondas milimétricas. Para rangos de prueba de antenas, sirve como sonda receptora confiable para sistemas de escaneo de campo cercano. Su ganancia de 8 dB y su rendimiento estable ayudan a producir mapas de campo limpios que revelan variaciones de amplitud y fase a lo largo de la apertura de la antena. En el trabajo de EMC, ayuda a localizar fuentes de interferencias e identificar puntos de fuga en gabinetes blindados o en superficies de equipos. La construcción de cobre y aluminio le da a la sonda una buena resistencia y al mismo tiempo la mantiene lo suficientemente liviana para montarla en brazos de escáner automatizados. La configuración de entrada combinada permite una conexión rápida a diferentes equipos de prueba, lo que resulta de gran ayuda al pasar de diferentes sistemas de medición. Se presenta como un ejemplo sólido de cómo una sonda abierta de guía de ondas bien diseñada puede satisfacer las exigentes necesidades de la medición de campo cercano de ondas milimétricas modernas y el diagnóstico de antenas.
